2012年7月 九州北部豪雨災害に関する被災地撮影

九州北部では梅雨末期の前線活動の活発化により、熊本県や大分県を中心に激しい雨が降っています。熊本県の阿蘇市では13日も雨が降り続き、11日の降り始めからの雨量は650mm近くに達しました。この大雨により、河川氾濫や土砂災害により多くの人的、物的被害が発生しています。

2012年7月18日撮影 TerraSAR-X(合成開口レーダ)スタック画像

位置図イメージ

撮影諸元

(今回の撮影)
撮影日時 2012年7月18日 06:19(JST)
撮影軌道 Descending
撮影モード StripMap
偏波 HH
入射角 39.16度
処理レベル GEC
(比較データ)
撮影日時 2007年9月12日 06:19(JST)
撮影軌道 Descending
撮影モード StripMap
偏波 HH
入射角 39.16度
処理レベル GEC

スタック(差分)画像とは

赤のバンドに災害前の画像を、緑・青のバンドに災害後の画像を当てはめると、前の画像よりも暗くなったところは赤く、明るくなったところは青く表現される。
洪水や河道閉塞による湛水面は一般に暗く表現されるので赤くなり、崩壊地は裸地化して明るいトーンになるので青くなる。
このことを利用すれば、災害箇所を抽出する際に効率的に判読を行うことができ、災害時の災害箇所の緊急把握に有用である。


阿蘇カルデラ周辺の全体図

阿蘇カルデラ周辺の全体図

阿蘇カルデラ内の全域の状況は未だ把握できていない。7月16日に公表した高解像度衛星画像でもほとんどの部分が雲に覆われており、全体の状況を知ることができるデータ(画像)が得られたのはこれが初めてである。
黒川沿いの広い範囲に湛水箇所が見える。対して南郷谷の白川沿いには湛水を示すパターンはほとんど見られない。立野から下流の白川本川沿いにも広い範囲に湛水箇所が見える。
この縮尺では小さくて確認できないが、南郷谷のカルデラ内壁や根子岳周辺に崩壊地と思われるパターンが多数見られる。


黒川沿いの氾濫箇所

黒川沿いの氾濫箇所

阿蘇市一の宮町三野地区付近の斜め写真と同位置のスタック画像。浸水範囲が一致している。
斜め写真は7/15撮影であるが、2日経過してもほとんど浸水範囲は変化していないことがわかる。


黒川沿いの氾濫箇所

南郷谷カルデラ内壁崩壊地

南郷谷のカルデラ内壁や根子岳周辺でも崩壊・土石流が発生している可能性があり、早急な確認調査が必要である。
高森周辺の崩壊地と思われるパターンを示した。

Page top

高分解能光学衛星「Pleiades」による阿蘇周辺の衛星画像

7月16日の午前に高分解能光学衛星「Pleiades」による撮影を実施しました。

下記の画像をクリックすると、被災後の衛星画像(Pleiades)と被災前に撮影した衛星画像(PSO)を比較できます。
(PCの他、iPadでも操作いただけるよう対応しました)

仙酔峡地区

before after

坂梨地区

before after

Page top

土砂移動判読図(阿蘇周辺)

阿蘇周辺の土砂移動痕跡判読 索引

阿蘇周辺の土砂移動痕跡判読 索引

パスコでは天候の回復を待って、7月15 日に航空機による斜め撮影を実施し、併せて、翌16日の午前に高分解能光学衛星「Pleiades」による撮影を実施しました。
この図の背景には、被災前に撮影した人工衛星データPASCO Satellite Ortho(PSO)を使用しています。
判読した範囲は図中のコントラストが高い範囲で、黄色で囲われている部分が今回の豪雨で新たに土砂移動が発生したと思われる範囲です。


  • 阿蘇周辺の土砂移動痕跡判読 1
    阿蘇周辺の土砂移動痕跡判読 1
  • 阿蘇周辺の土砂移動痕跡判読 2
    阿蘇周辺の土砂移動痕跡判読 2
  • 阿蘇周辺の土砂移動痕跡判読 3
    阿蘇周辺の土砂移動痕跡判読 3

  • 阿蘇周辺の土砂移動痕跡判読 4
    阿蘇周辺の土砂移動痕跡判読 4
  • 阿蘇周辺の土砂移動痕跡判読 5
    阿蘇周辺の土砂移動痕跡判読 5

Page top

2012年7月15日撮影 航空写真(斜め撮影)

熊本県

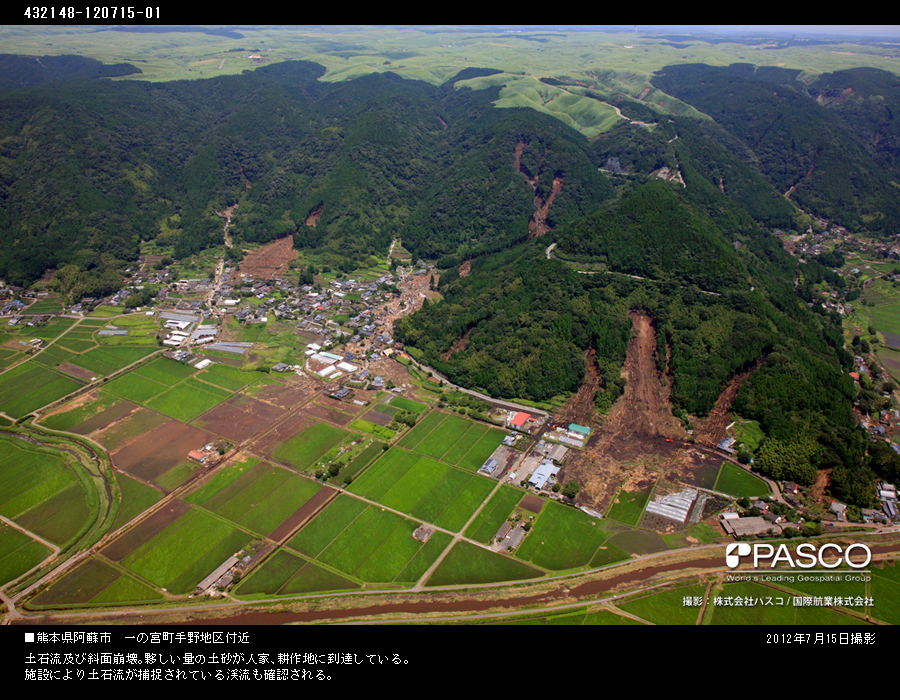

  • 432148-120715-01 阿蘇市一の宮町手野地区付近
    432148-120715-01 阿蘇市一の宮町手野地区付近
  • 432148-120715-02 阿蘇市一の宮町三野地区付近
    432148-120715-02 阿蘇市一の宮町三野地区付近
  • 432148-120715-03 阿蘇市坂梨地区付近
    432148-120715-03 阿蘇市坂梨地区付近

  • 432148-120715-04 阿蘇市坂梨地区付近
    432148-120715-04 阿蘇市坂梨地区付近
  • 432148-120715-05 阿蘇市根子岳地区付近
    432148-120715-05 阿蘇市根子岳地区付近
  • 434035-120715-01 大津町立野地区付近
    434035-120715-01 大津町立野地区付近

  • 434035-120715-02 大津町立野栃木原地区付近
    434035-120715-02 大津町立野栃木原地区付近
  • 431052-120715-01 熊本市北区龍田陣内付近
    431052-120715-01 熊本市北区龍田陣内付近

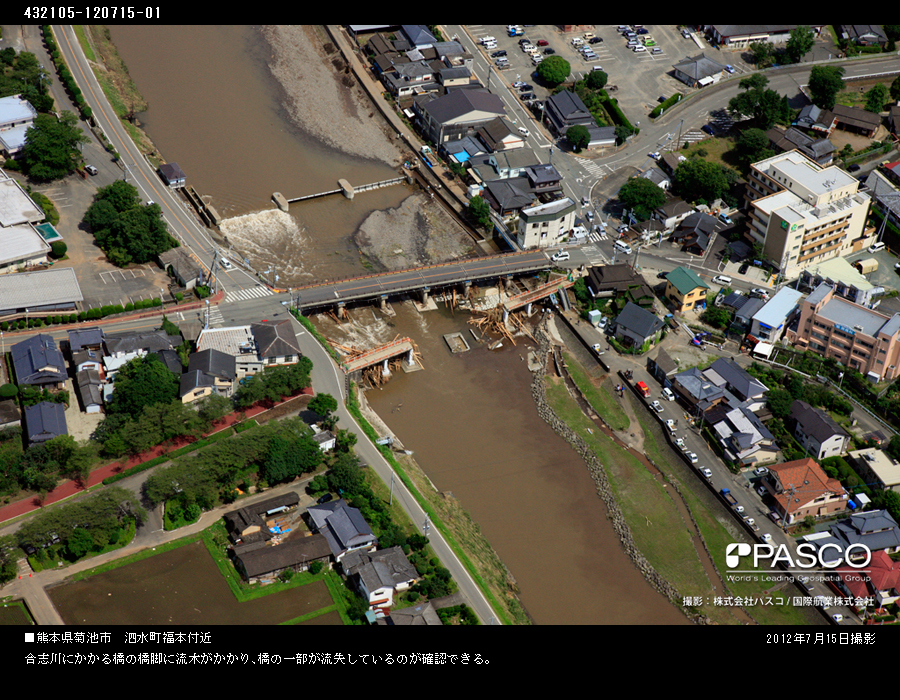

  • 432105-120715-01 菊池市泗水町福本付近
    432105-120715-01 菊池市泗水町福本付近

大分県

  • 442038-120715-01 中津市耶馬渓町柿坂地区付近
    442038-120715-01 中津市耶馬渓町柿坂地区付近
  • 442038-120715-02 中津市耶馬渓町柿坂地区付近
    442038-120715-02 中津市耶馬渓町柿坂地区付近
  • 442038-120715-03 中津市耶馬渓町柿坂地区付近
    442038-120715-03 中津市耶馬渓町柿坂地区付近

  • 442046-120715-01 日田市友田地区付近
    442046-120715-01 日田市友田地区付近
  • 442046-120715-02 日田市西有田地区付近
    442046-120715-02 日田市西有田地区付近
  • 442046-120715-03 日田市三和地区付近
    442046-120715-03 日田市三和地区付近

  • 442089-120715-01 竹田市魚住地区付近
    442089-120715-01 竹田市魚住地区付近

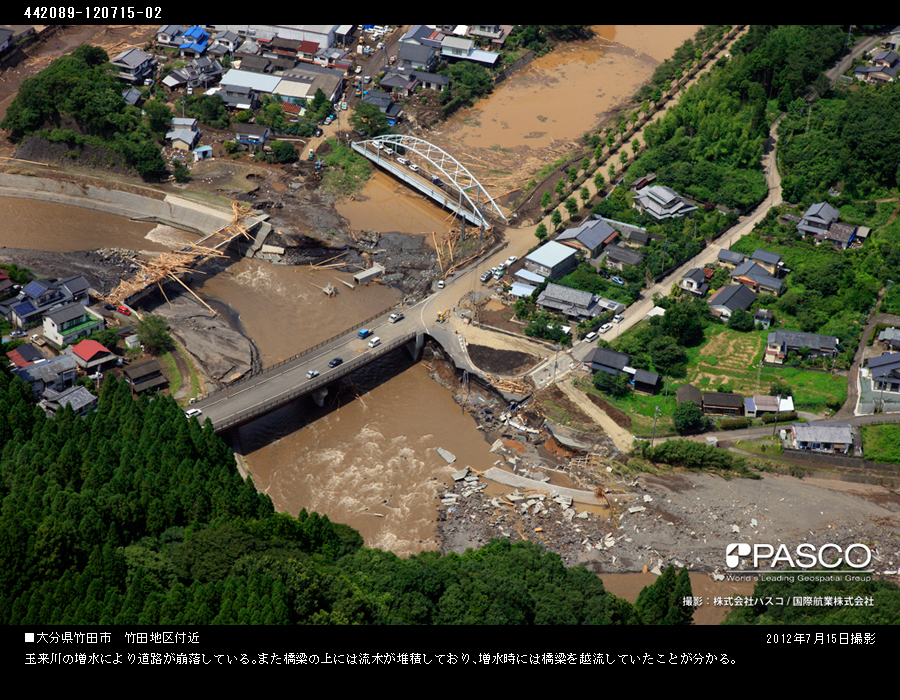

  • 442089-120715-02 竹田市竹田地区付近
    442089-120715-02 竹田市竹田地区付近
  • 442089-120715-03 竹田市五反切地区付近
    442089-120715-03 竹田市五反切地区付近

  • 442089-120715-04 竹田市拝田原付近
    442089-120715-04 竹田市拝田原付近

福岡県

  • 402079-120715-01 柳川市大和町鷹ノ尾地区付近
    402079-120715-01 柳川市大和町鷹ノ尾地区付近
  • 402079-120715-02 柳川市六合地区付近
    402079-120715-02 柳川市六合地区付近

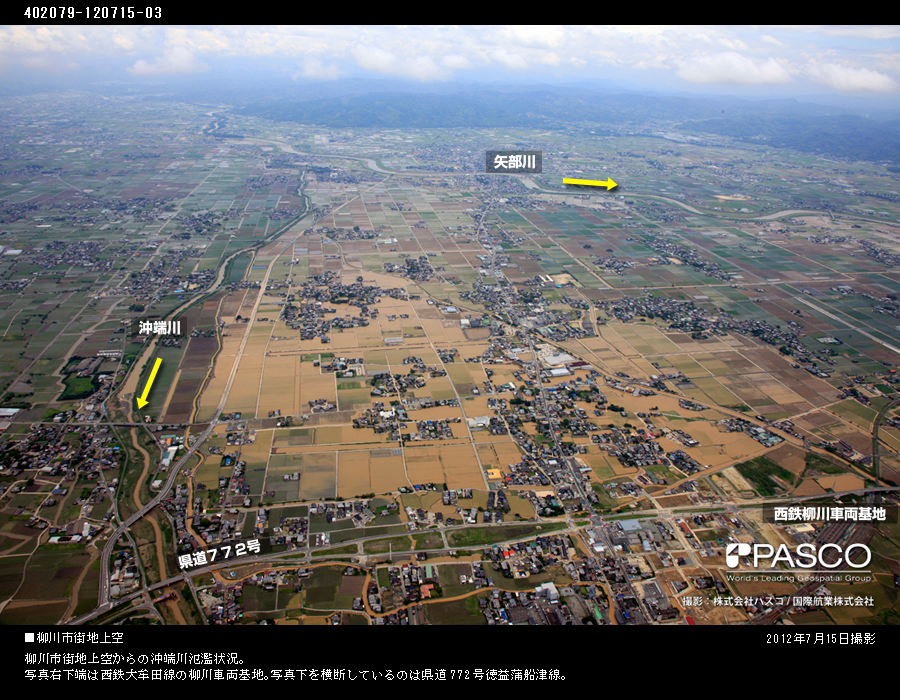

  • 402079-120715-03 柳川市街地上空
    402079-120715-03 柳川市街地上空

Page top

TerraSAR-X(合成開口レーダ)による撮影

位置図イメージ

撮影諸元

撮影日時 2012年7月13日 06:10(JST)
撮影軌道 Descending
撮影モード SpotLight
偏波 HH
入射角 53.42度
処理レベル EEC
(比較データ)
撮影日時 2010年12月2日 06:19(JST)
撮影軌道 Descending
撮影モード StripMap
偏波 HH
入射角 41.03度
処理レベル EEC

推定された浸水範囲

推定された浸水範囲(7月13日時点)

パスコでは7月13日午前6時に、合成開口レーダー(SAR)衛星「TerraSAR-X」により、熊本市の市街地から北東方向の白川流域を緊急撮影しました。
図の黄色で囲われた範囲は、被災前に撮影(2010年12月2日撮影)した画像と今回撮影した画像を比較して、豪雨・洪水により浸水したと推定される範囲および撮影時に湛水していたと推定される範囲を抽出した箇所を示しています。

Page top

情報掲載履歴

第1回掲載日 2012年7月13日(金)
第2回掲載日 2012年7月17日(火)
第3回掲載日 2012年7月18日(水)
第4回掲載日 2012年07月19日(木)10:30
第5回掲載日 2012年07月19日(木)18:18

災害発生に伴い被災状況の把握および関係各団体への情報提供の観点から、直ちに株式会社パスコは天候の影響を受けないSAR衛星画像による被害箇所の推定を実施しました。
また、2次災害を回避できる天候を待って直ちに株式会社パスコと国際航業株式会社は共同で航空写真撮影を実施いたしました。


被災された皆様には、謹んでお見舞い申し上げます。
弊社では災害状況の的確な把握と被災地の復旧に、空間情報の処理および解析技術と防災コンサルティング技術がお役に立てるよう、より一層努力してまいります。

<PSO / PASCO Satellite Ortho : © PASCO/Includes material © JAXA>
<Pleiades : © CNES 2012, Distribution Astrium Services / Spot Image>
<TerraSAR-X : © 2012 Astrium Services / Infoterra GmbH, Distribution [PASCO]>
<撮影 株式会社パスコ・国際航業株式会社>
※ ここに掲載している写真その他の無断、転用・複写を禁じます。


【 著作権について 】

災害緊急撮影ページ(以下、当ページ)に記載されている文書の著作権は、弊社に帰属します。
また当ページで使用しているTerraSAR-XおよびPleiadesの著作権は、株式会社パスコに帰属します。また、当ページで使用している航空写真の著作権は、弊社および国際航業株式会社に帰属します。
当ページに記載されている情報(文書及び画像)を転用・複写する場合は、下記問い合わせ先までご連絡ください。
