2013年10月 台風26号豪雨災害(東京都大島町)

2013年10月11日3時にマリアナ諸島付近で発生した台風26号は、発達しながら日本の南海上を北上し、15日から16日にかけて広い範囲で大雨となりました。特に伊豆諸島(大島)では観測史上最大の降雨を記録し、河川の増水や土砂災害による被害が発生しました。
16日13時00分消防庁の発表では、全国の被害状況は死者13名、行方不明者46名、全壊2棟、半壊3棟、一部破損62棟、床上浸水82棟、床下浸水284棟の被害となっています。
(2013年11月6日17時00分消防庁発表:全国の被害状況は死者39名、行方不明者5名、全壊59棟、半壊60棟、一部破損664棟、床上浸水1,524棟、床下浸水4,067棟)

3次元モデリング(10月16日「携帯型斜め写真撮影システム」データより作成)

2013年10月16日(水)に撮影した携帯型斜め写真撮影システムのデータを元に、3次元モデルを作成しました。

3次元モデリングから判読した被災状況
3次元モデリングから判読した被災状況

崩壊地源頭部の様子
※ 全画面表示で高解像度の動画がご覧いただけます。

Page top

2013年10月27日撮影 斜め写真 (携帯型斜め写真撮影システムにて撮影)

撮影に使用した携帯型斜め写真撮影システムは、株式会社パスコが開発した斜め写真専用システムです。撮影と同時にカメラ位置と被写体の中心位置、撮影方向などが記録されるため、着陸後すぐにGISに展開できます。

東京都 大島町 岡田や泉津などに見られる小規模な表層崩壊

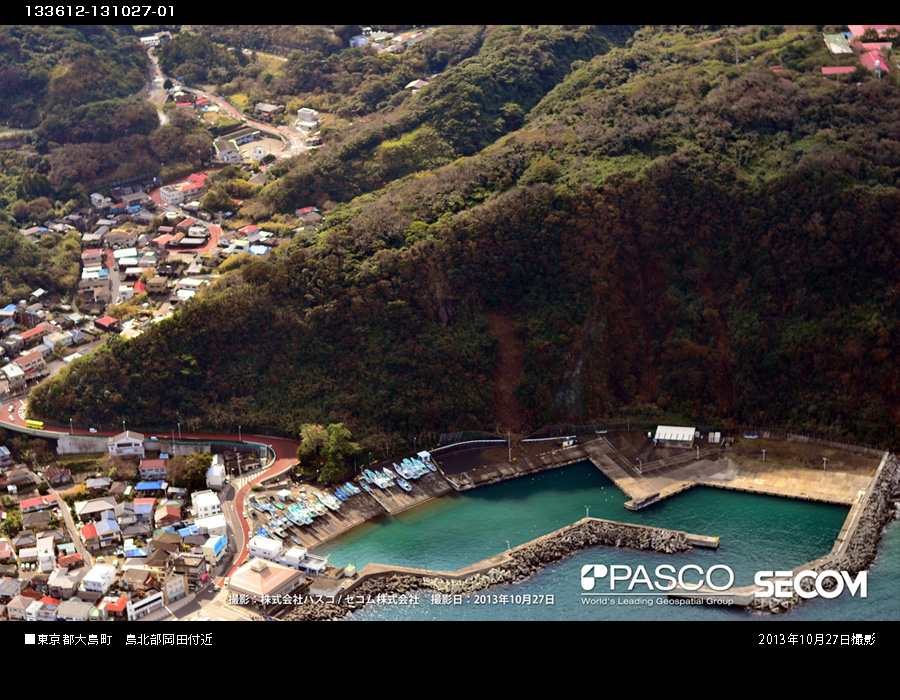

  • 133612-131027-01
    133612-131027-01
  • 133612-131027-02
    133612-131027-02

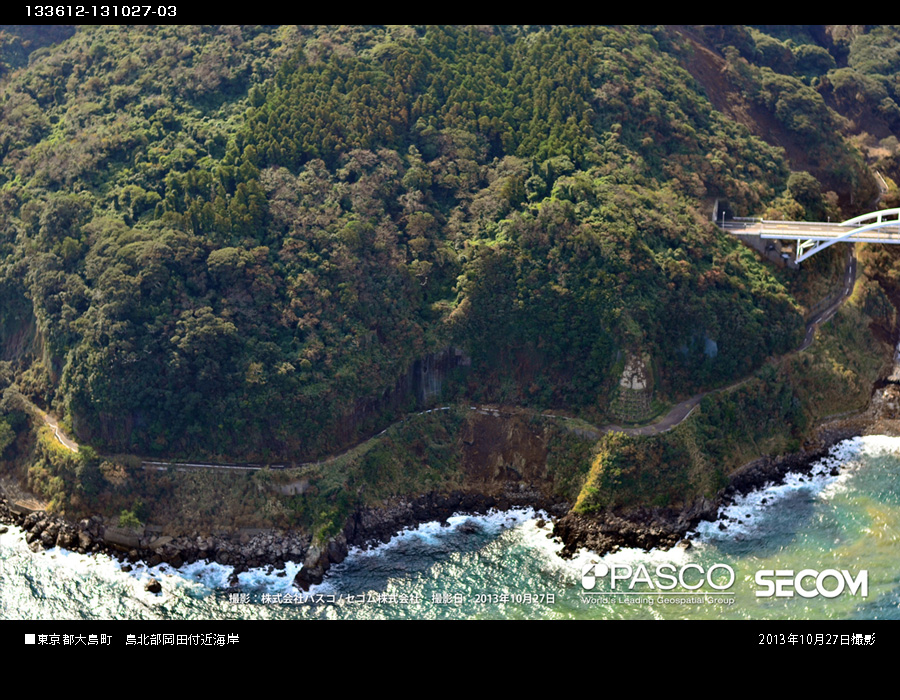

  • 133612-131027-03
    133612-131027-03
  • 133612-131027-04
    133612-131027-04
  • 133612-131027-05
    133612-131027-05
  • 133612-131027-06
    133612-131027-06

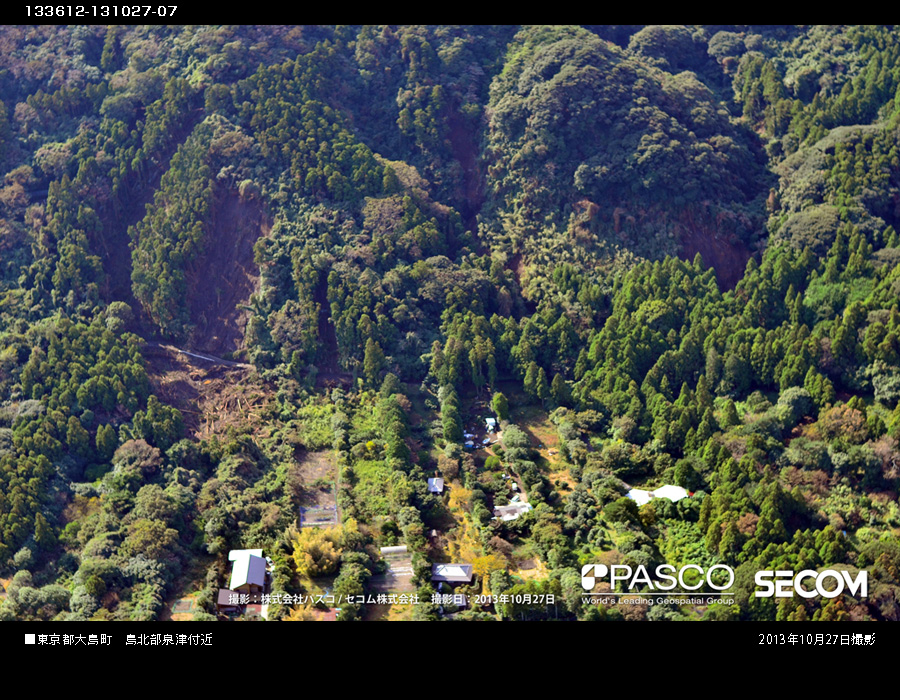

  • 133612-131027-07
    133612-131027-07

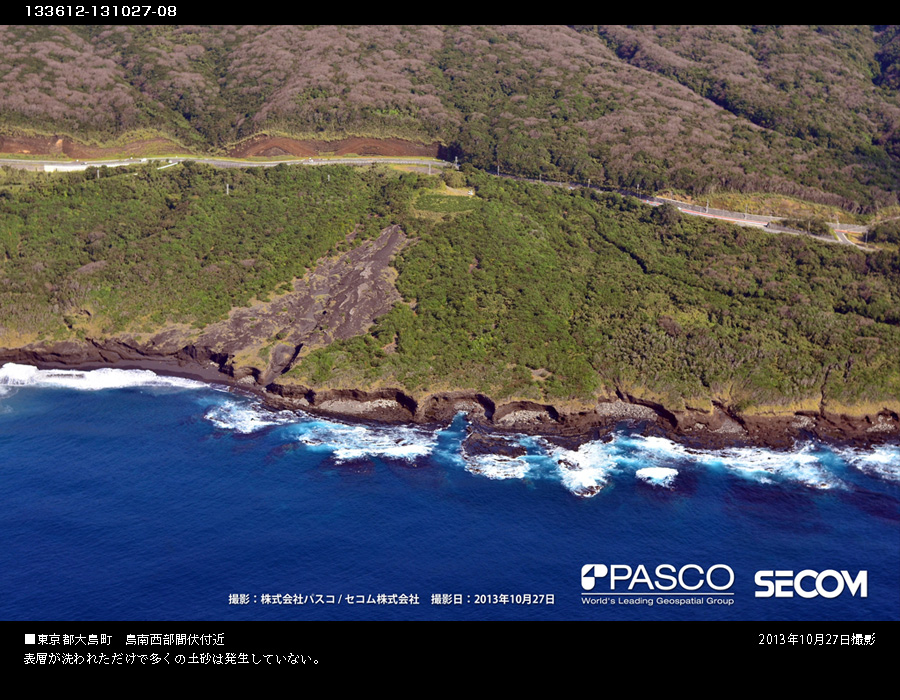

  • 133612-131027-08
    133612-131027-08

東京都 大島町 大島南〜西側の海岸状況

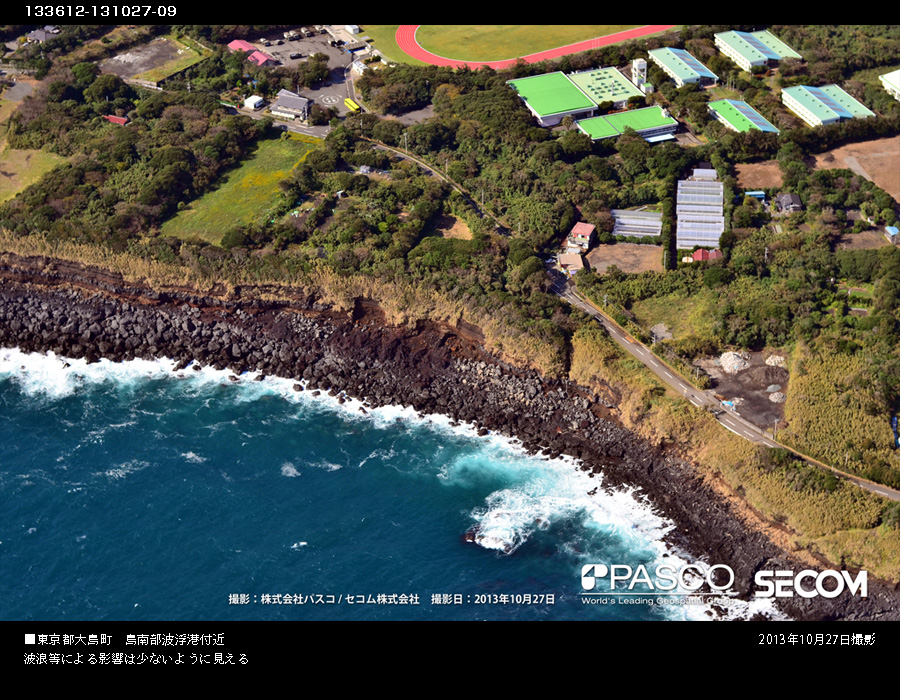

  • 133612-131027-09
    133612-131027-09
  • 133612-131027-10
    133612-131027-10
  • 133612-131027-11
    133612-131027-11
  • 133612-131027-12
    133612-131027-12

東京都 大島町 小河川河口における土砂・流木等の流出状況

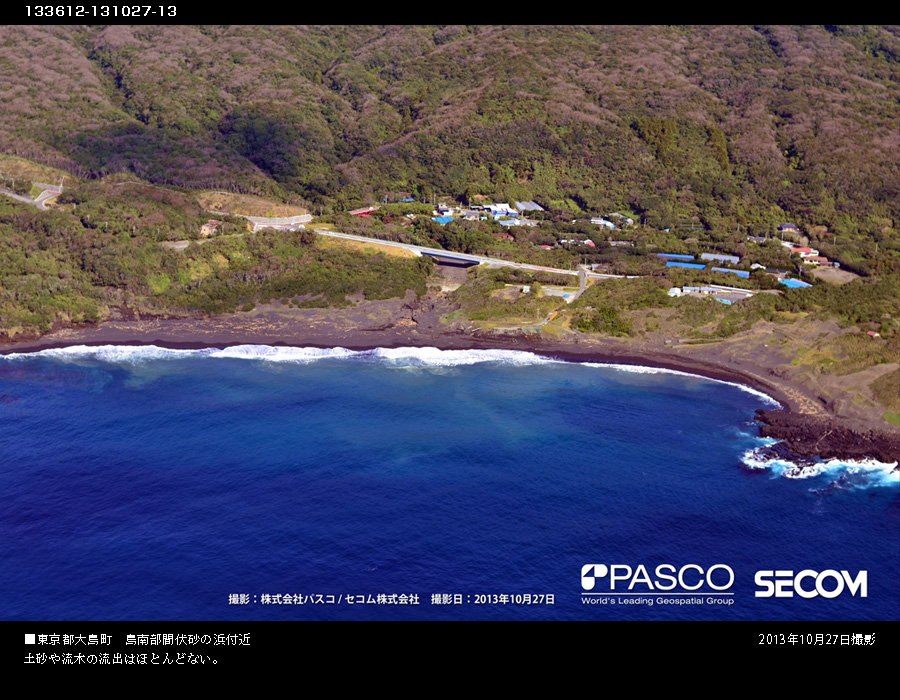

  • 133612-131027-13
    133612-131027-13
  • 133612-131027-14
    133612-131027-14

Page top

2013年10月26日撮影の衛星画像解析 (TerraSAR-X にて撮影)

位置図イメージ

撮影諸元

(今回の撮影)
撮影日時 2013年10月26日17:36(JST)
撮影軌道 Ascending
撮影モード StripMap
偏波 HH
入射角 35.3度
プロダクト GEC

(比較データ)
撮影日時 2010年2月11日17:36(JST)
撮影軌道 Ascending
撮影モード StripMap
偏波 HH
入射角 35.3度
プロダクト GEC

スタック画像

スタック画像

解析画像中、赤く見える範囲は2010年2月から2013年10月26日撮影までの間にマイクロ波の反射が弱く変化した箇所を示しています。また、青く変化した範囲は、同3年半の間にレーダーの反射が強く変化した箇所を示しています。
それぞれ色の濃いエリアは地表面に変化が生じたことを示していますが、10月16日未明に発生した土砂災害以外の変化要素も含まれています。

Page top

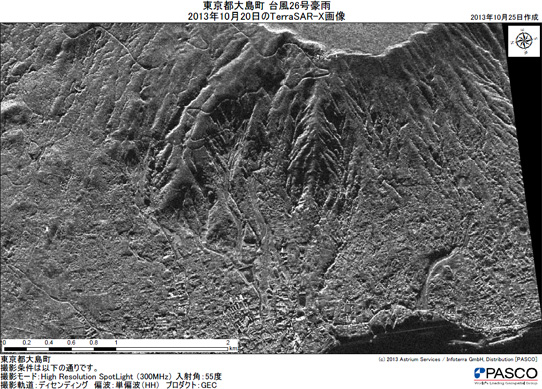

2013年10月20日撮影の衛星画像 (TerraSAR-X にて撮影)

2013年10月20日撮影の衛星画像

撮影諸元

撮影日時 2013年10月20日05:35(JST)
撮影軌道 Desending
撮影モード 高分解能SpotLight (300MHz)
偏波 HH
入射角 55度
プロダクト GEC

Page top

2013年10月17日撮影 斜め写真 (固定翼にて撮影)

東京都大島町 元町付近

  • 133612-131017-01
    133612-131017-01
  • 133612-131017-02
    133612-131017-02
  • 133612-131017-03
    133612-131017-03
  • 133612-131017-04
    133612-131017-04
  • 133612-131017-05
    133612-131017-05
  • 133612-131017-06
    133612-131017-06

Page top

2013年10月16日撮影 斜め写真 (携帯型斜め写真撮影システムにて撮影)

撮影に使用した携帯型斜め写真撮影システムは、株式会社パスコが開発した斜め写真専用システムです。撮影と同時にカメラ位置と被写体の中心位置、撮影方向などが記録されるため、着陸後すぐにGISに展開できます。

携帯型斜め写真撮影システムデータから作成したパノラマ画像

  • 133612-131016-P01
    133612-131016-P01
  • 133612-131016-P02
    133612-131016-P02

東京都大島町 元町付近

  • 133612-131016-01
    133612-131016-01
  • 133612-131016-02
    133612-131016-02

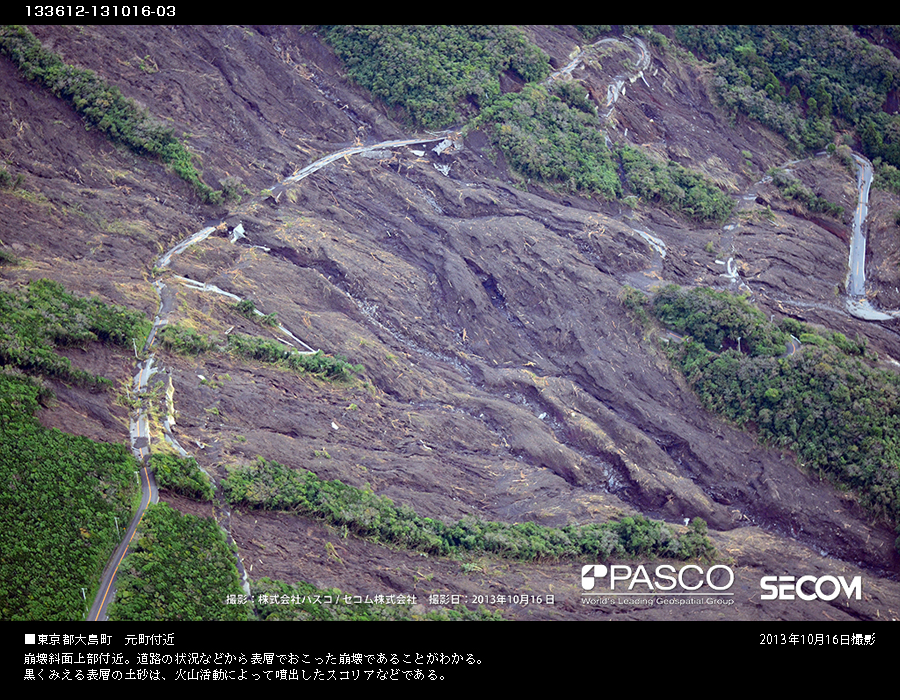

  • 133612-131016-03
    133612-131016-03
  • 133612-131016-04
    133612-131016-04
  • 133612-131016-05
    133612-131016-05
  • 133612-131016-06
    133612-131016-06
  • 133612-131016-07
    133612-131016-07
  • 133612-131016-08
    133612-131016-08
  • 133612-131016-09
    133612-131016-09
  • 133612-131016-10
    133612-131016-10
  • 133612-131016-11
    133612-131016-11
  • 133612-131016-12
    133612-131016-12
  • 133612-131016-13
    133612-131016-13
  • 133612-131016-14
    133612-131016-14
  • 133612-131016-15
    133612-131016-15
  • 133612-131016-16
    133612-131016-16
  • 133612-131016-17
    133612-131016-17
  • 133612-131016-18
    133612-131016-18

Page top

情報掲載履歴

第1回掲載日 2013年10月16日(水)
第3回掲載日 2013年10月29日(火)

災害発生に伴い、お客様や周辺地域の被災状況の把握、および関係各団体への情報提供の観点から、2次災害を回避できる天候を待って直ちに株式会社パスコとセコム株式会社は共同で航空写真撮影を実施いたしました。

第2回掲載日 2013年10月17日(木)

災害発生に伴い、お客様や周辺地域の被災状況の把握、および関係各団体への情報提供の観点から、2次災害を回避できる天候を待って直ちに株式会社パスコと国際航業株式会社は共同で航空写真撮影を実施いたしました。

第4回掲載日 2013年10月30日(水)

災害発生に伴い、お客様や周辺地域の被災状況の把握、および関係各団体への情報提供の観点から、2次災害を回避できる天候を待って直ちに株式会社パスコは天候の影響を受けないSAR衛星画像による被害箇所の推定を実施しました。


被災された皆様には、謹んでお見舞い申し上げます。
弊社では災害状況の的確な把握と被災地の復旧に、空間情報の処理および解析技術と防災コンサルティング技術がお役に立てるよう、より一層努力してまいります。
