水域空間（河川・海域などの領域）
UAV搭載型レーザースキャナ／ PhotoMesh ／TerraExplorer／TerraVerse
測る
水域空間の維持管理では、陸部と水部が連続する領域の状況を一体的に把握することが重要です。グリーンレーザスキャナを用いることで、陸部から浅水域までを3次元計測でき、これまで把握が難しかった水際地形や人工構造物の状況を立体的に確認することが可能となります。
水域空間を連続した3次元データとして取得することで、点検や維持管理における現況把握や、補修・更新検討の基礎データとして活用できます。
活用例

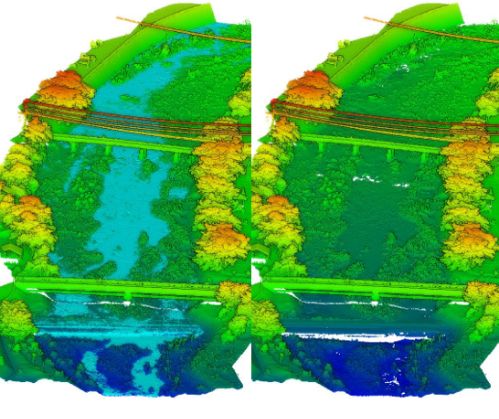

河川の計測事例
水面と水底を含む河床形状を3次元で取得
グリーンレーザスキャナでは、浅水域を含む河床形状を3次元で把握でき、水域空間の状況を立体的に確認できます。
これまでの近赤外線レーザーでは確認が難しかった河床の起伏や洗掘状況を可視化することで、現況把握や経年変化の確認などが可能となり、河川・水域の維持管理業務を効率的に支援します。
【特長】
- 浅水域を含む河床形状を3次元で可視化し、水域空間を立体的に把握可能
- 河床の起伏や洗掘状況など、従来把握が難しかった箇所を直感的に確認可能
- データ上で、現況把握や経年変化の確認が可能

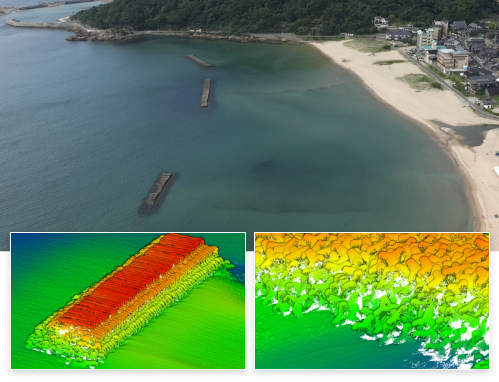

港湾施設の計測事例
水中構造物を含めた港湾施設周辺の地形を3次元で取得
水中を含めた形状を立体的に取得することで、港湾施設周辺の地形・構造物の経年変化を把握できます。平常時の維持管理はもちろん、被災前後のデータを比較することで、構造物周辺の損傷状況や変化を把握できるため、災害時の被災状況把握や復旧検討にも活用可能です。
また、災害対応検討や復旧計画に向けた基礎資料としても利用することができます。
【特長】
- 水中を含めた形状を3次元で取得し、港湾施設周辺を立体的に把握可能
- 地形の変動や施設周辺の経年変化を可視化
- 被災前後のデータを比較し、構造物周辺の損傷状況や変化の把握が可能
創る
写真による3次元化にLiDAR点群を併用し、構造物を高精細な3Dメッシュとして生成。
PhotoMesh（SfM/MVSソフトウエア）の水面補正機能により、欠損している水面部を再現します。
活用例
PhotoMesh ×LiDAR点群による
構造物メッシュの高精細化
写真ベースの3次元生成にLiDAR点群を組み合わせることで、コンクリート構造物や護岸など、エッジ形状や段差を正確に再現した3Dメッシュを生成できます。
写真のみでは形状が崩れやすい箇所でも、LiDAR点群を形状補完として活用することで、マッチング精度の高い、実務に耐える3Dメッシュ化が可能です。
3Dメッシュを点群で補完することにより再現性アップ
PhotoMeshの水面補正機能
による水面部の再現
SfM解析ではマッチングが難しい水面部に対しても、水面補正機能を用いることで、水域形状を補正・再現できます。水面反射やテクスチャ不足によって生じる欠損を補完し、より再現性の高い3次元モデルを生成することが可能です。
PhotoMeshにより水面形状を補完
活かす
3次元GIS（TerraExplorer）を活用することで、さまざまな空間データを重ね合わせ、直感的に確認することができます。断面表示や距離・面積計測、浸水解析などの空間解析機能を備えており、地形や構造物の状況を立体的に把握可能です。これにより、計画検討や技術判断の精度向上に加え、災害時のシミュレーションや事前検討にも活用できます。
また、広域にわたる空間情報を一元管理できるクラウドサービス（SaaS）を利用することで、自社内はもちろん、受託業者や関係部署との情報共有を円滑に行える環境を整えることで、意思決定の迅速化・最適化を支援します。
活用例
水域に関する空間情報の
一元管理と3次元データの
表現・情報共有・配信
TerraExplorer・TerraVerseを活用することで、3次元管内図や流域治水に関する広域な空間情報を一元的に管理・共有し、迅速で的確な意思決定を支援します。
【TerraExplorer の特長】
- 3次元モデルに限らず、さまざまなGISデータを重ね合わせて表示でき、河川・流域の状況を立体的に把握可能
- 距離計測や断面確認など、検討・判断に必要な空間解析を実施可能
- 災害時の状況把握や被害想定などのシミュレーションに活用可能
【TerraVerse の特長】
- 流域治水に関する広域な空間情報をクラウド上で一元管理・共有
- 受託業者、地元水防団、庁内関係者間での情報共有をスムーズに実現
- 平常時から災害時まで、関係者間の共通認識を支え、意思決定の最適化を支援

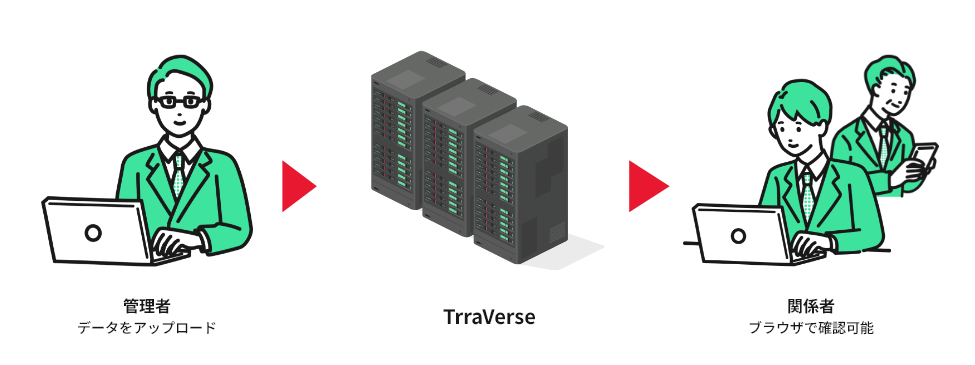

TerraVerseの利用イメージ
