2018年9月 平成30年北海道胆振東部地震災害

9月6日午前3時8分ごろ、北海道・胆振(いぶり)地方中東部を震源地とする地震がありました。震源の深さは約37km、地震の規模(マグニチュード)は6.7と推定されています。(気象庁発表)
この地震により、北海道厚真町で震度7、安平町、むかわ町で震度6強、千歳市、日高町、平取町で震度6弱を記録し、強い揺れや土砂災害により、住宅や道路などに甚大な被害が発生しています。

土砂移動痕跡等の自動判読

9月11日に撮影した衛星画像(SPOT)をもとに、画像解析により土砂移動痕跡などを自動判読しました。
土砂移動痕跡などは、厚真町幌内付近を中心に約半径10km内に集中しています。

※ 本図は速報として自動判読結果をそのまま示しているため未抽出箇所があります
※ 裸地には採石場や伐採跡地などの災害に直接関係しない箇所も含まれます

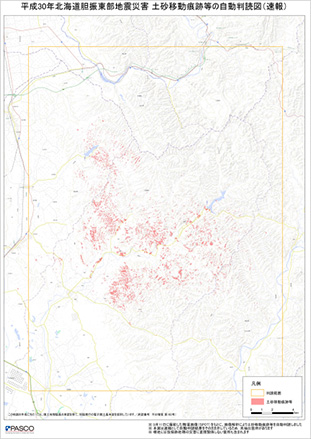

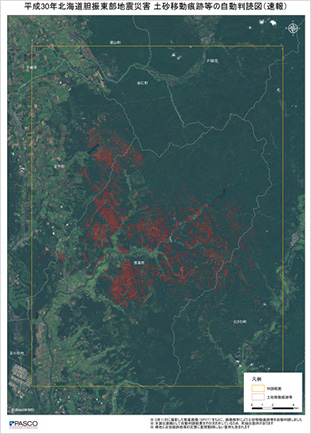

土砂移動痕跡等の自動判読図(速報)
土砂移動痕跡等の自動判読図(速報)

Page top

2018年9月11日 撮影の衛星画像(SPOT 6/Pléiades)

パスコは、概況把握を目的に、中分解能衛星SPOT 6(※3)と高分解能衛星Pléiades(※4)による撮影を実施しました。

撮影諸元「SPOT 6」

撮影日時 2018年9月11日9:42 (JST)
衛星分解能 1.5m
プロダクト パンシャープン

撮影諸元「Pléiades」
(画面中央)

撮影日時 2018年9月11日10:09 (JST)
衛星分解能 50cm
プロダクト パンシャープン

Page top

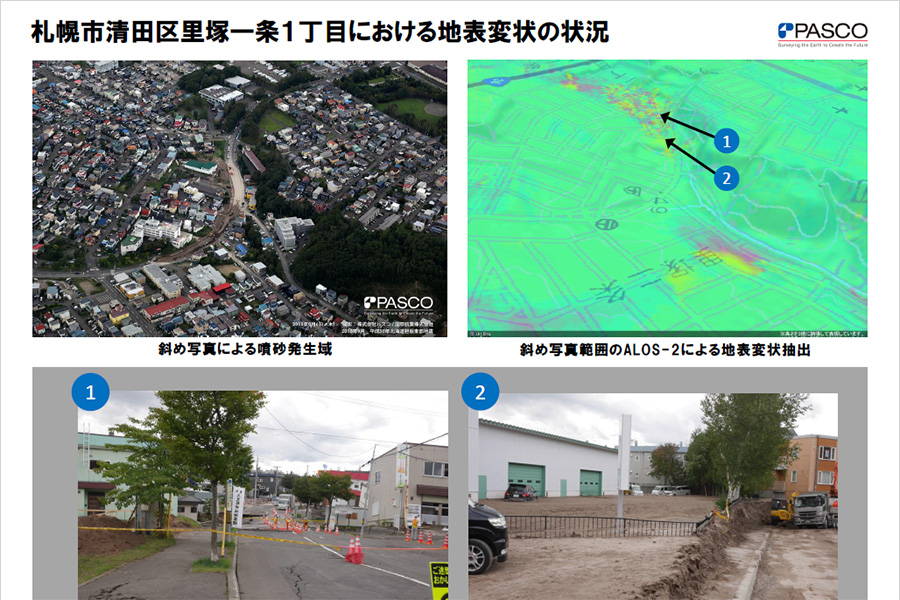

札幌市清田区の現地調査

陸域観測技術衛星2号(ALOS-2)による二時期の観測データを元に干渉解析を行った結果、札幌市清田区において複数地点で地盤変動を示す位相変化を捉えることができました。干渉解析結果を元にして現地調査を実施したところ、位相変化を示す箇所では地盤変状が発生していました。
地盤変状発生箇所は旧版地形図(昭和27年発行)で確認すると谷地形と一致しています。

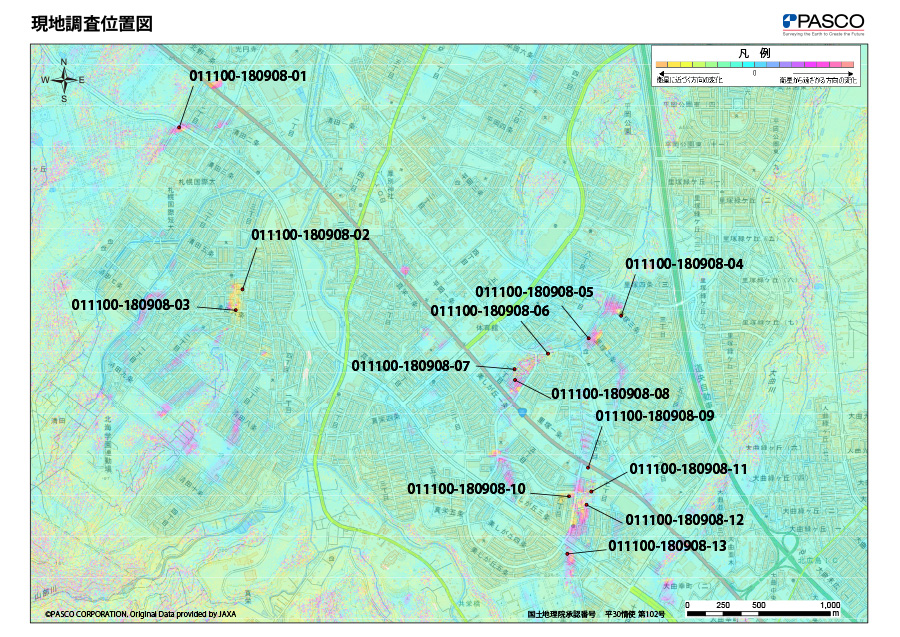

現地調査位置図

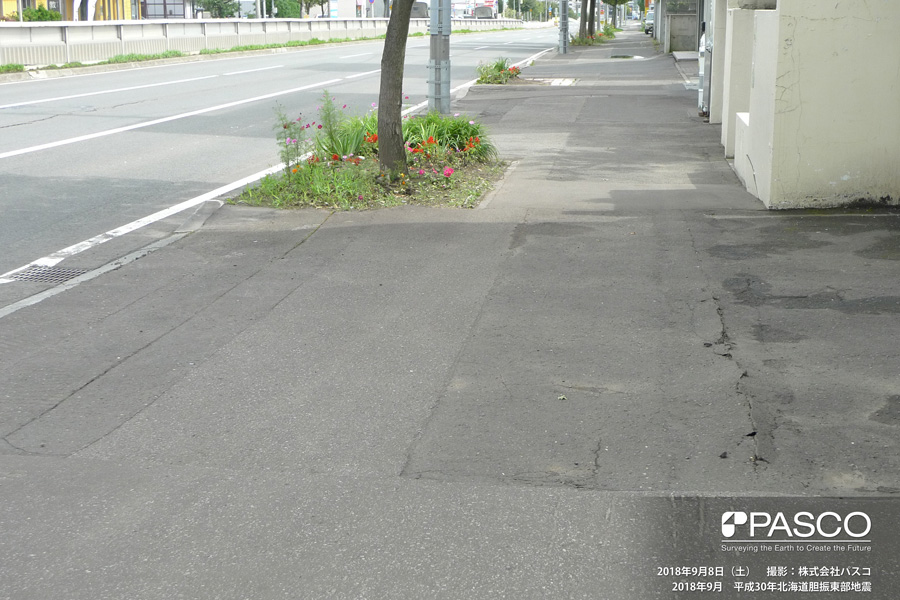

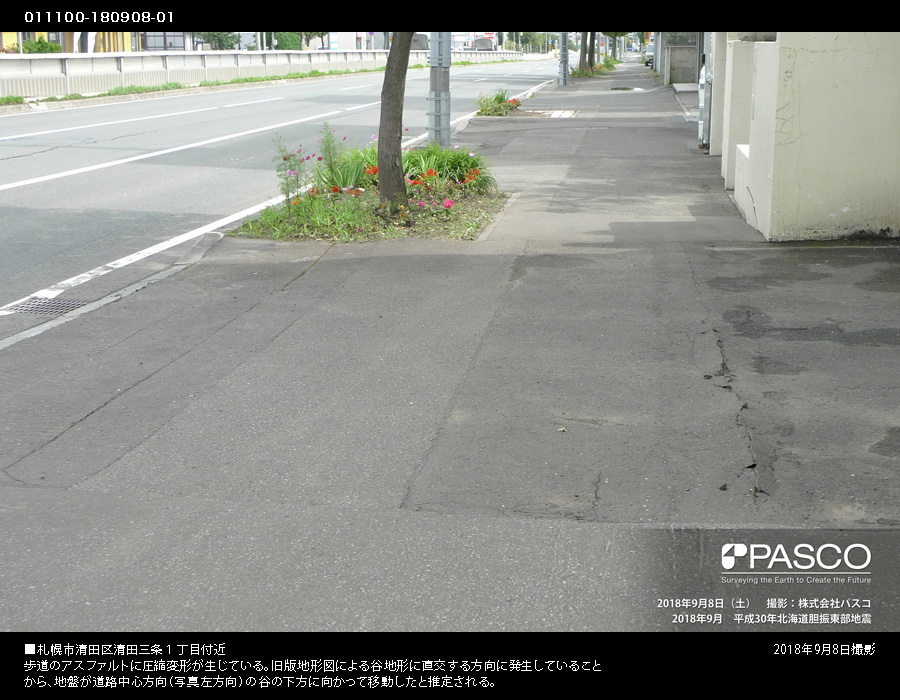

  • 011100-180908-01
    011100-180908-01

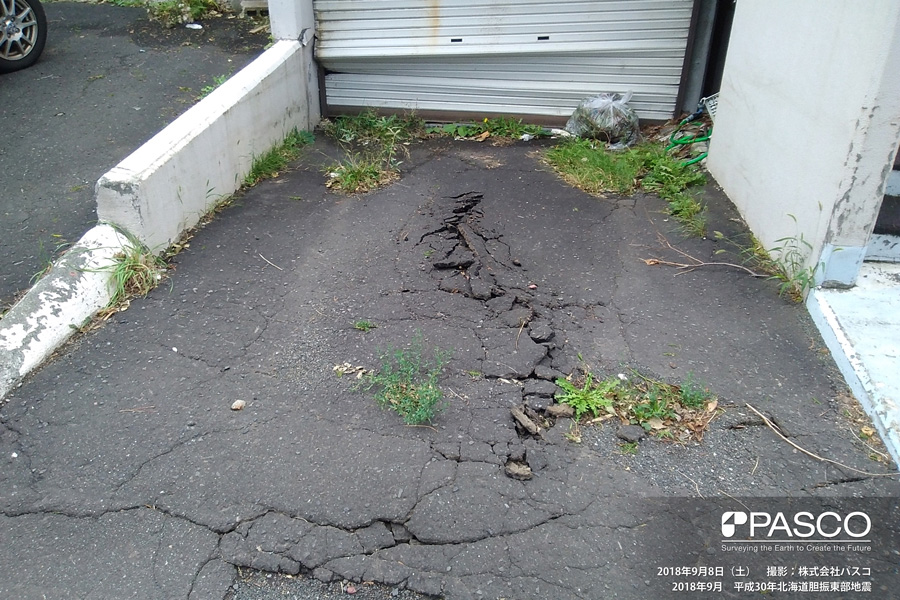

  • 011100-180908-02

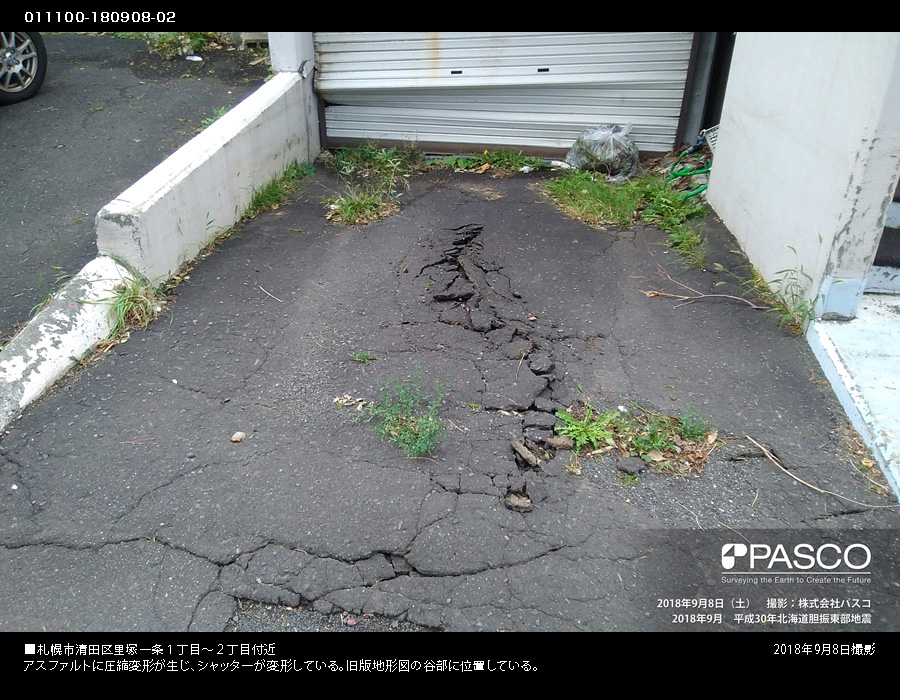

    011100-180908-02

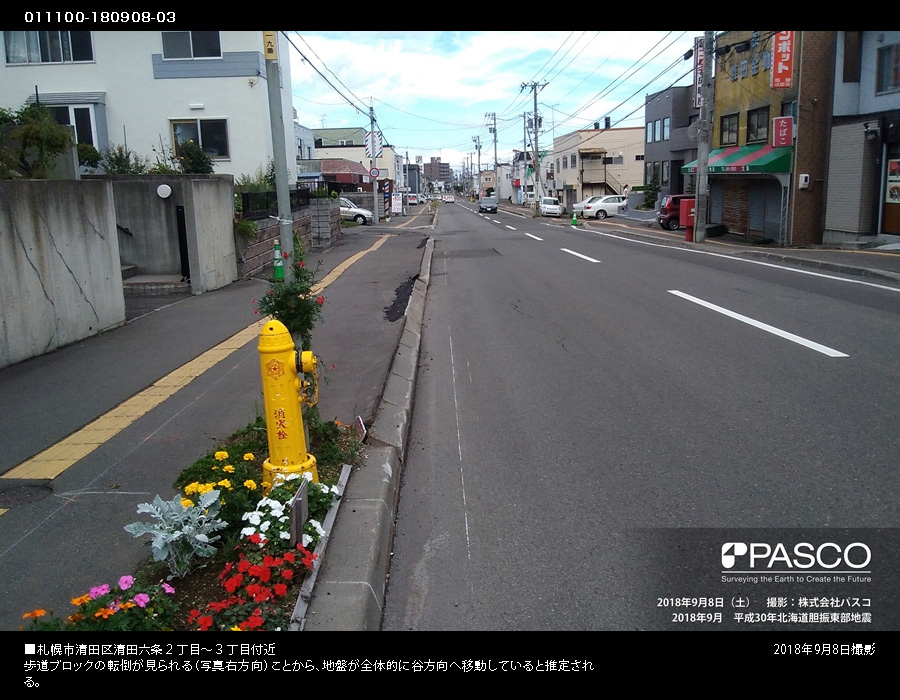

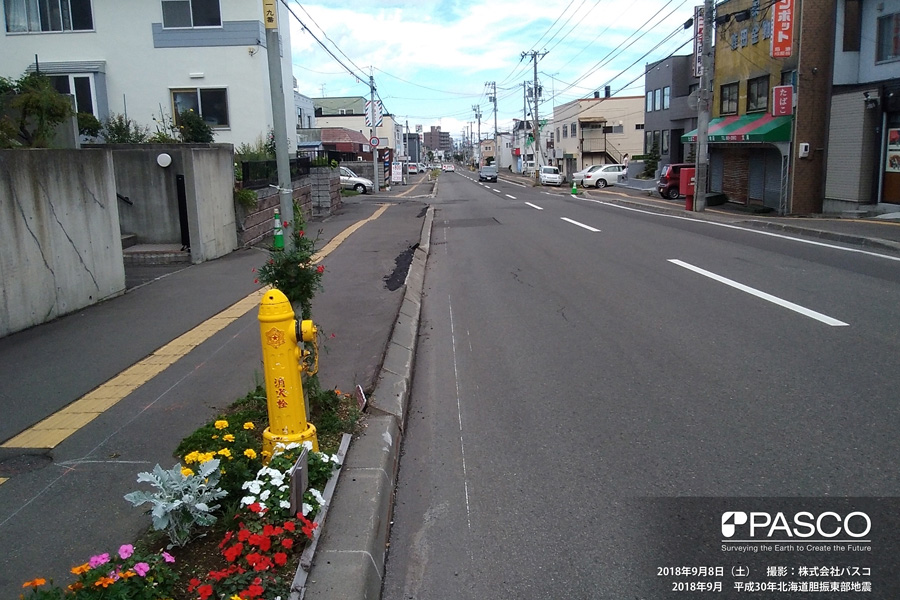

  • 011100-180908-03
    011100-180908-03

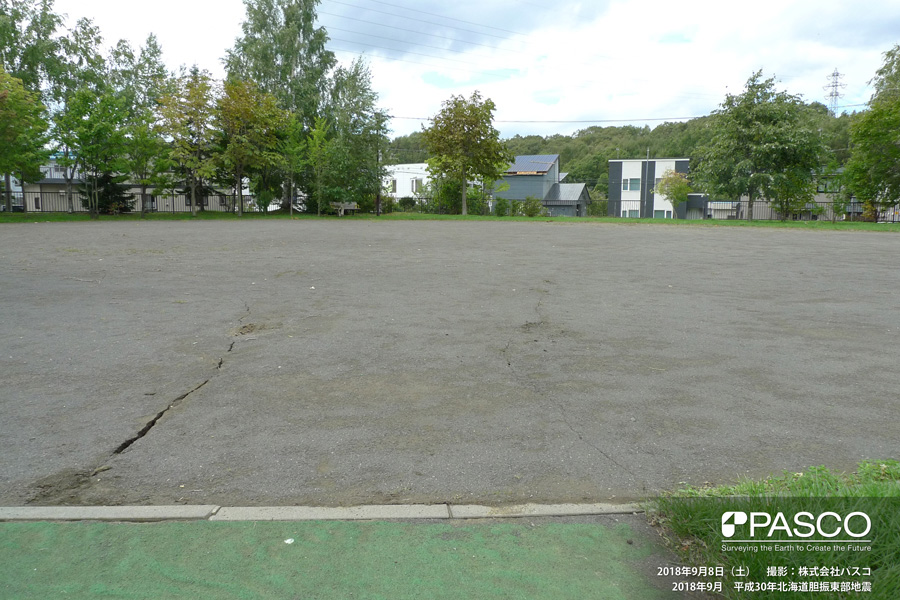

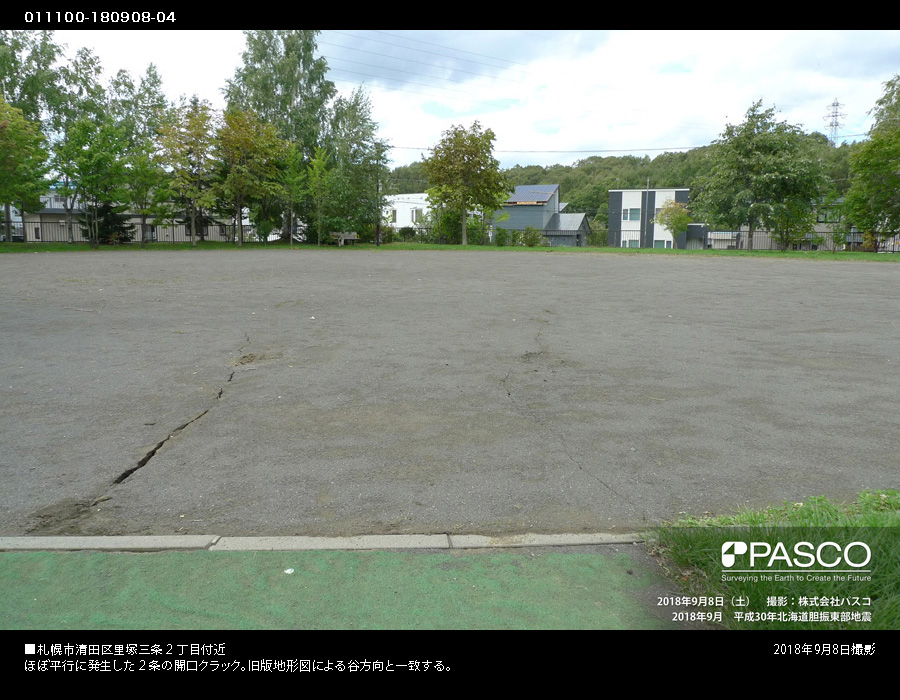

  • 011100-180908-04
    011100-180908-04

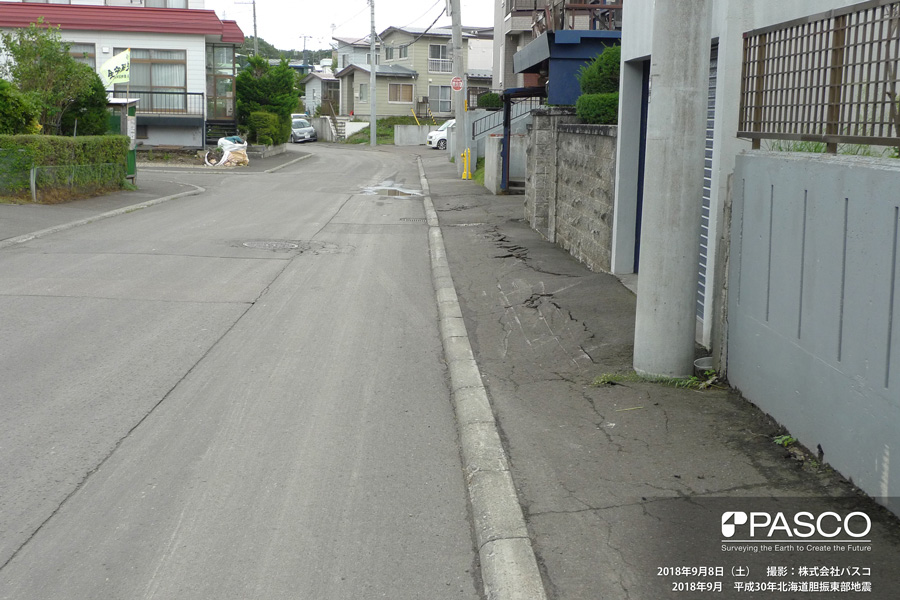

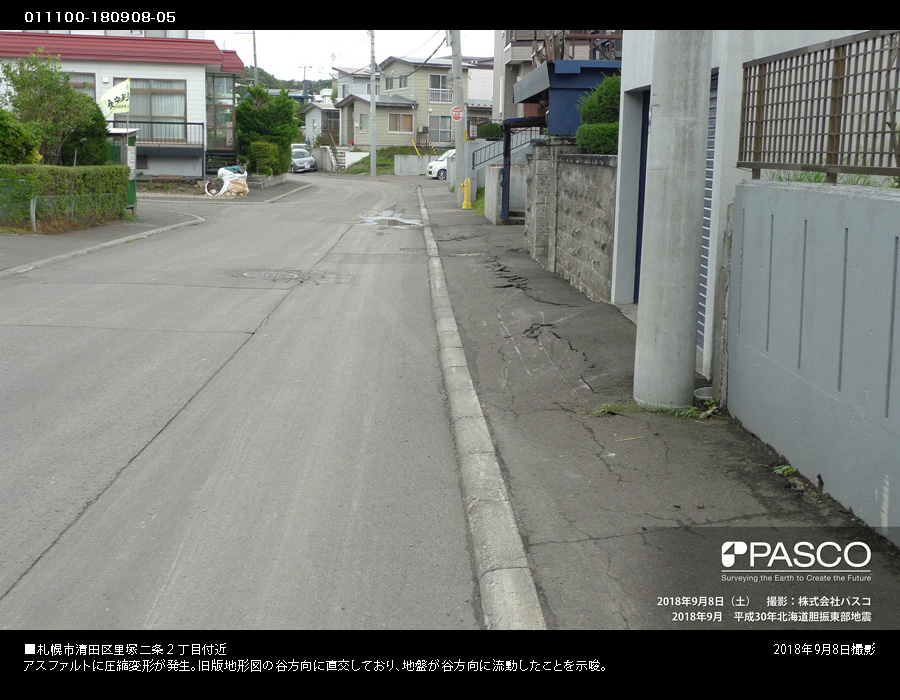

  • 011100-180908-05
    011100-180908-05

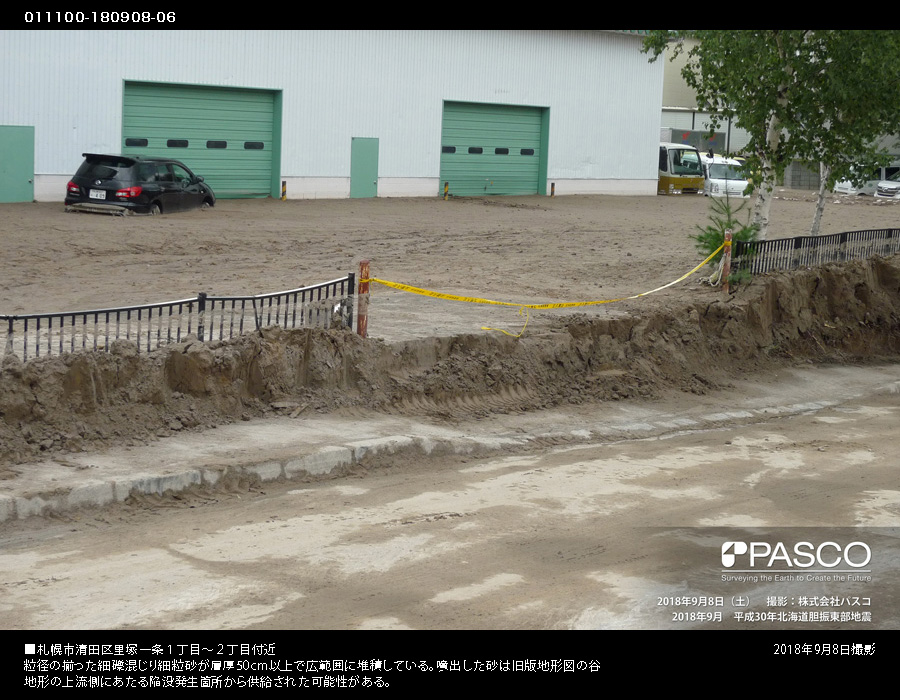

  • 011100-180908-06

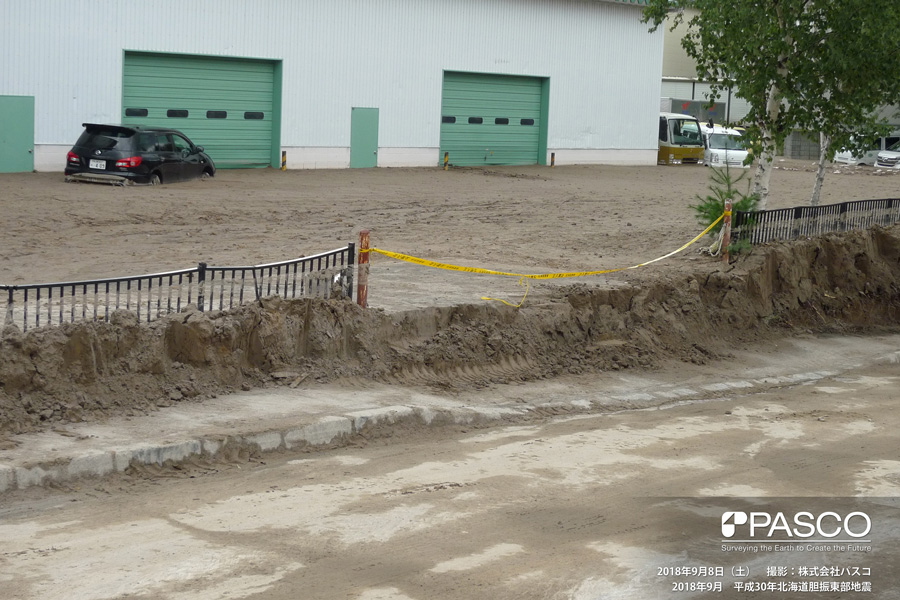

    011100-180908-06

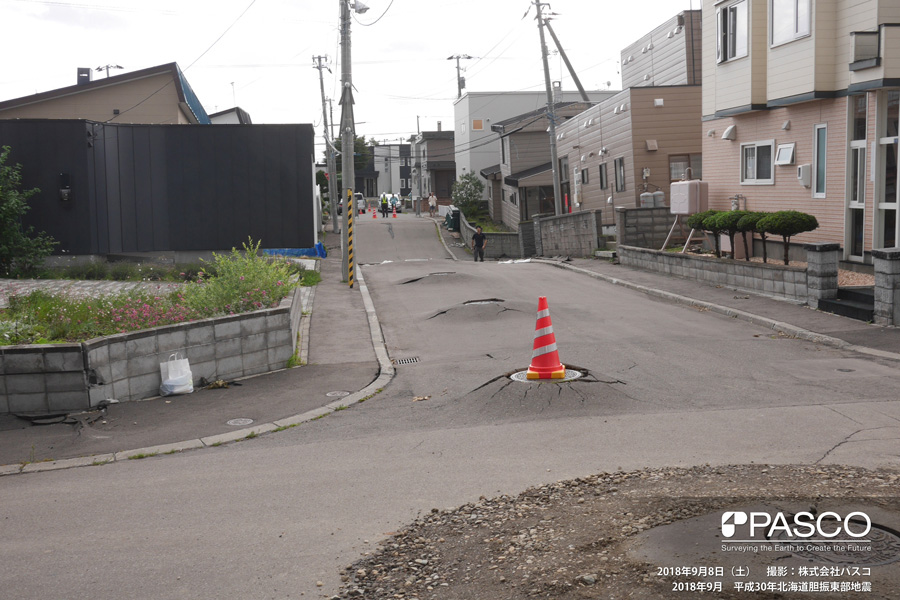

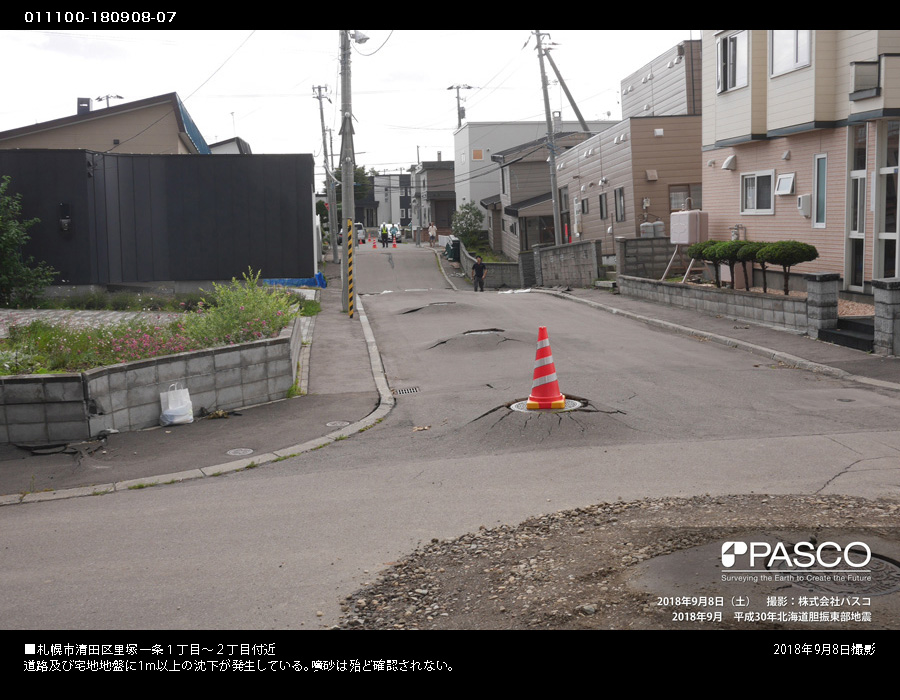

  • 011100-180908-07
    011100-180908-07

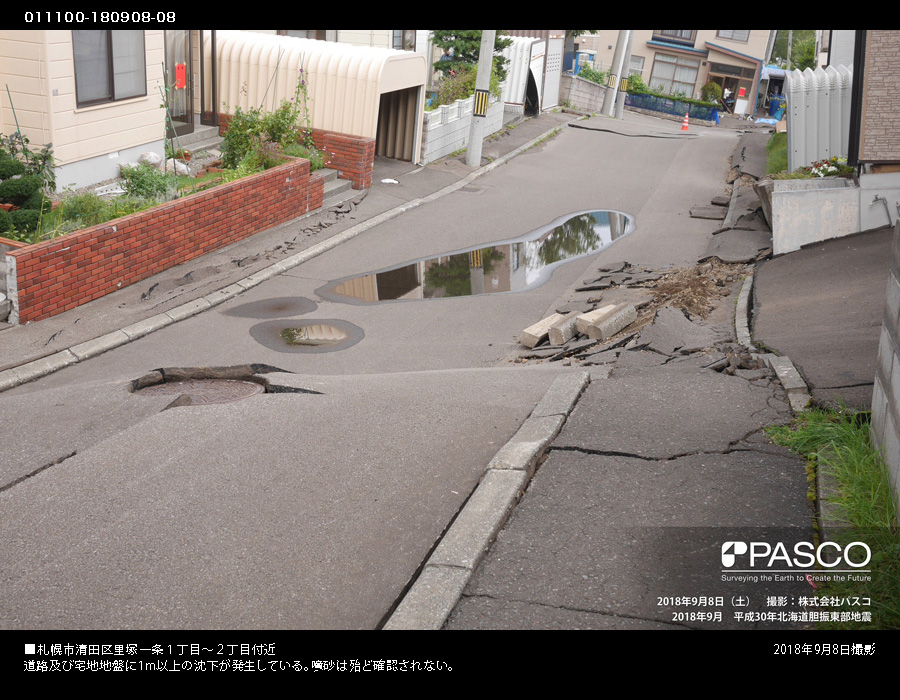

  • 011100-180908-08

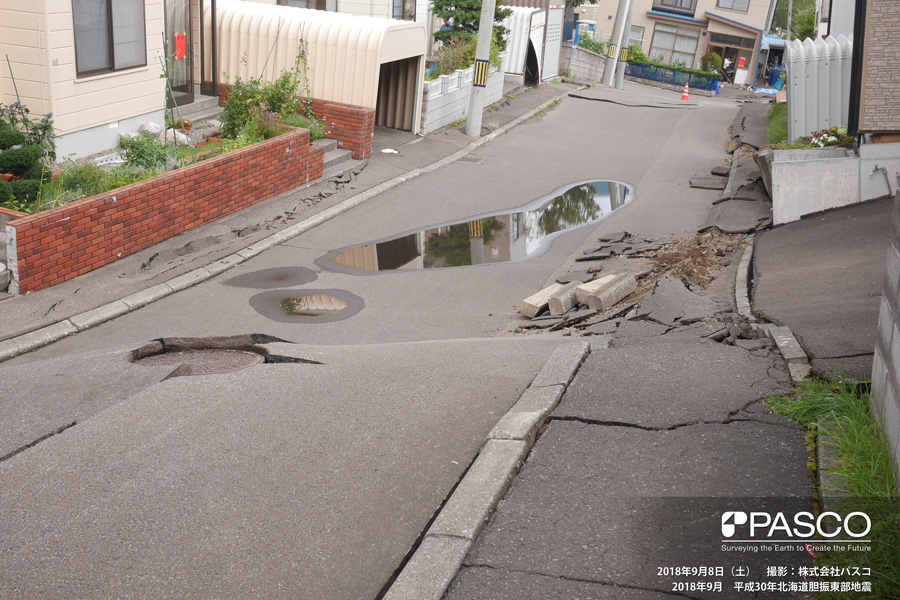

    011100-180908-08

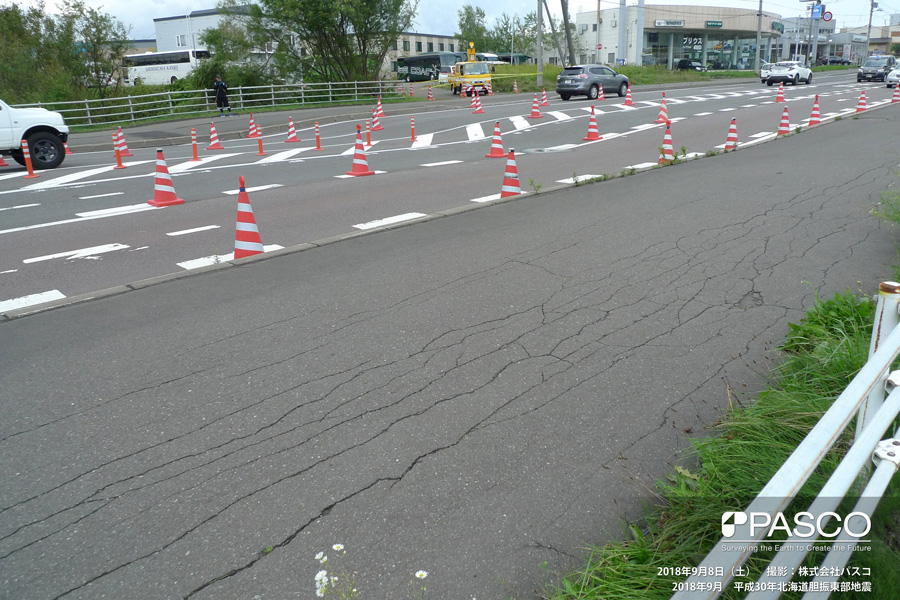

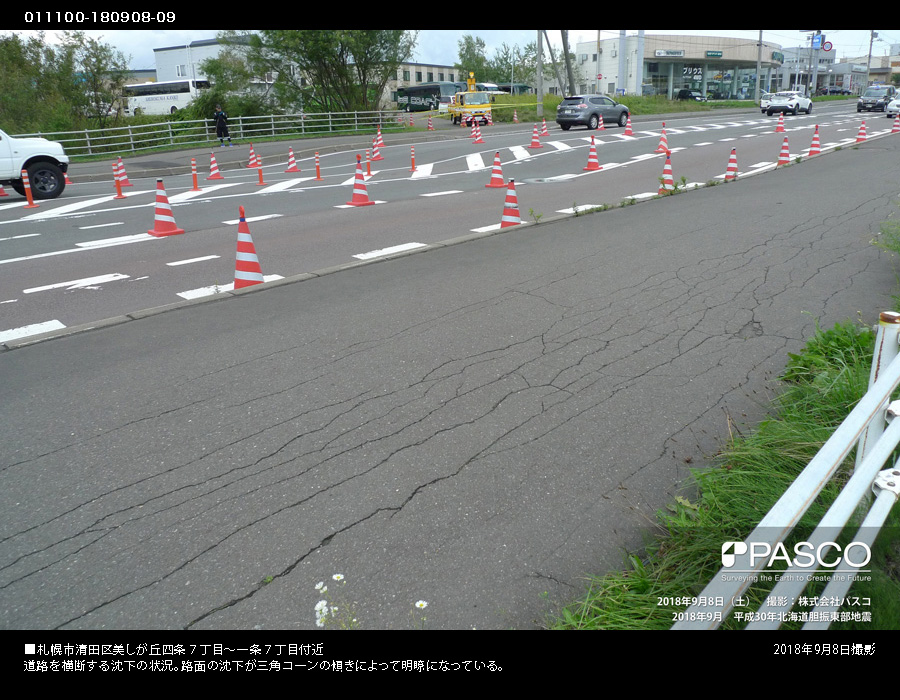

  • 011100-180908-09
    011100-180908-09

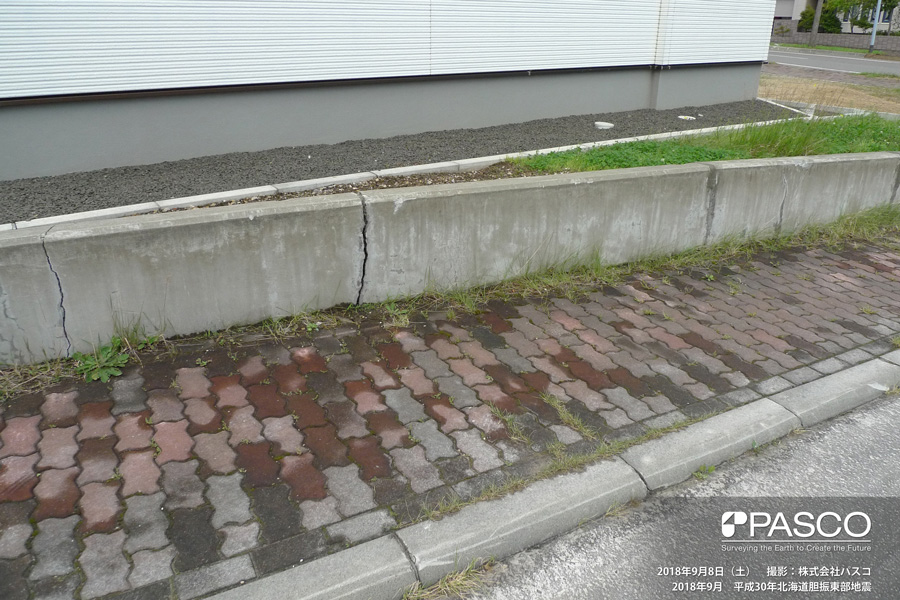

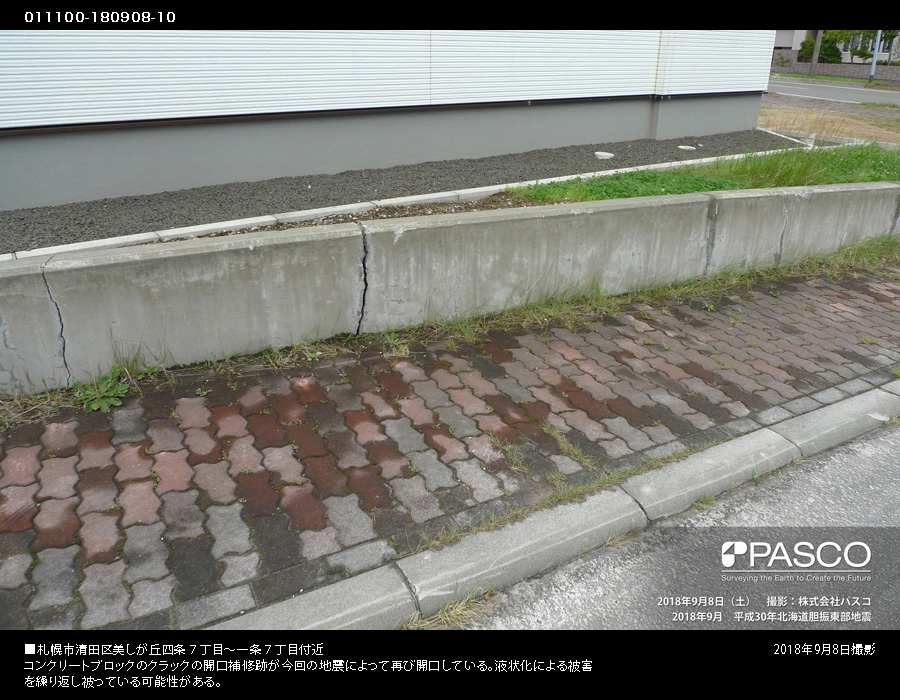

  • 011100-180908-10
    011100-180908-10

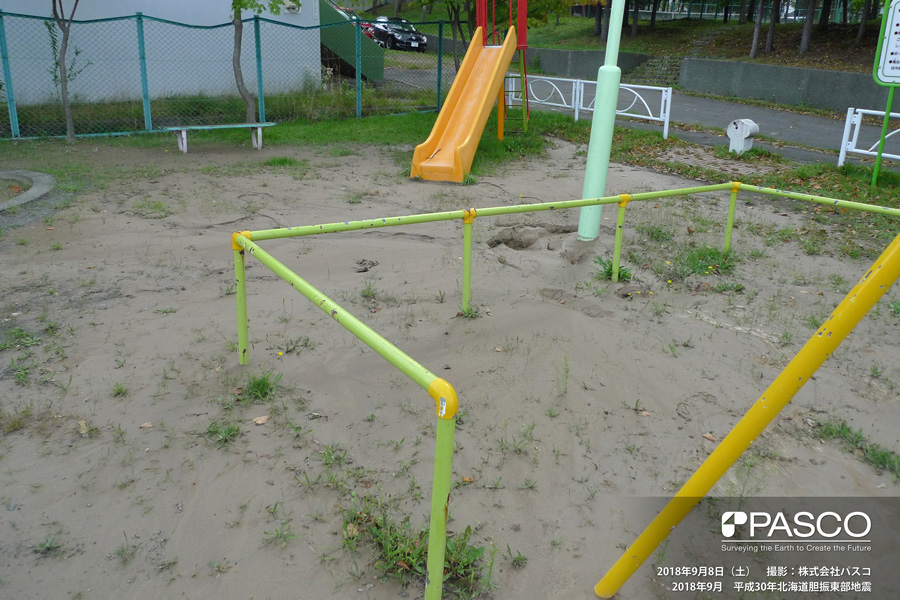

  • 011100-180908-11

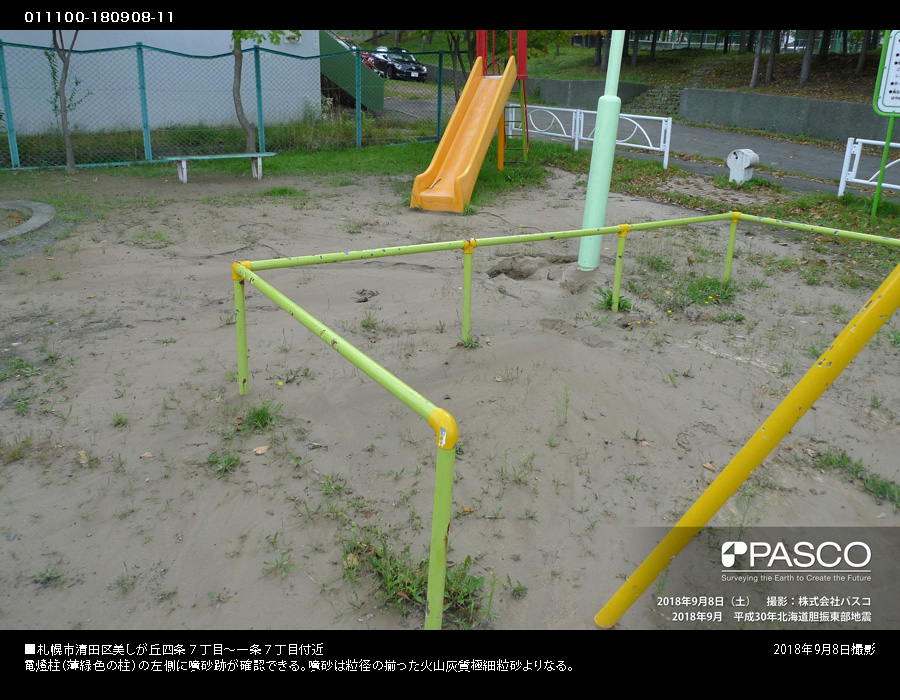

    011100-180908-11

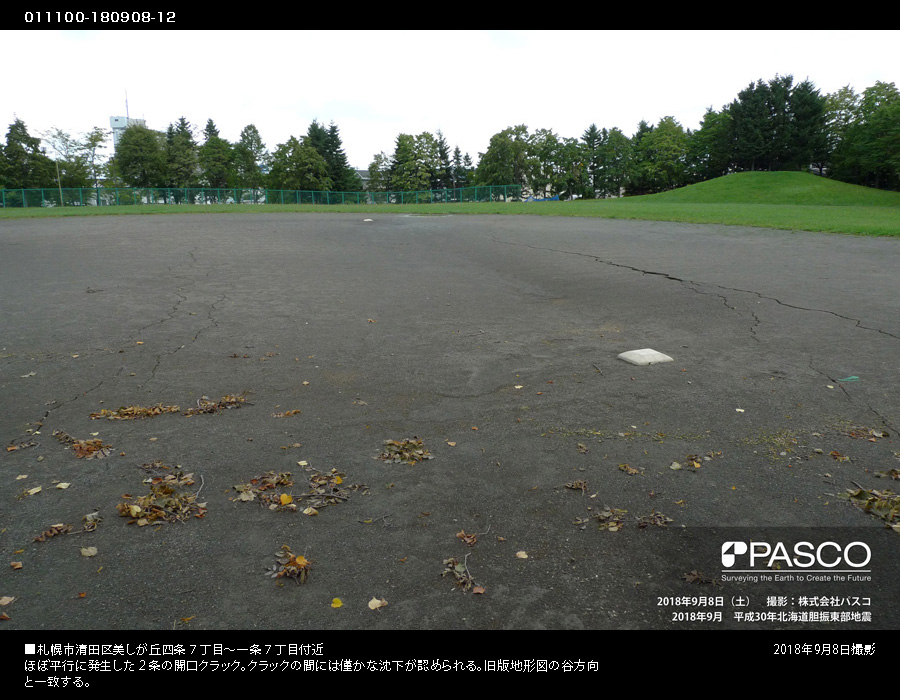

  • 011100-180908-12

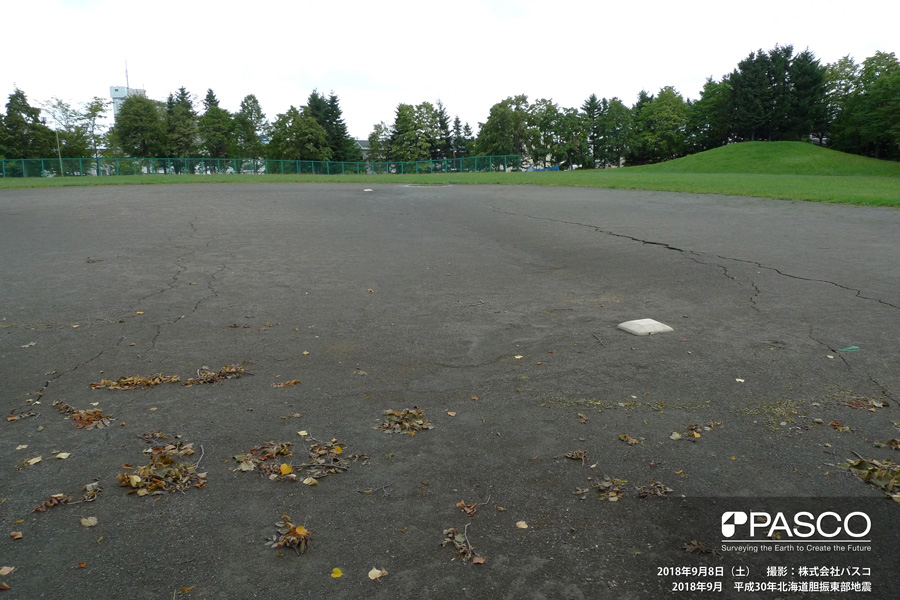

    011100-180908-12

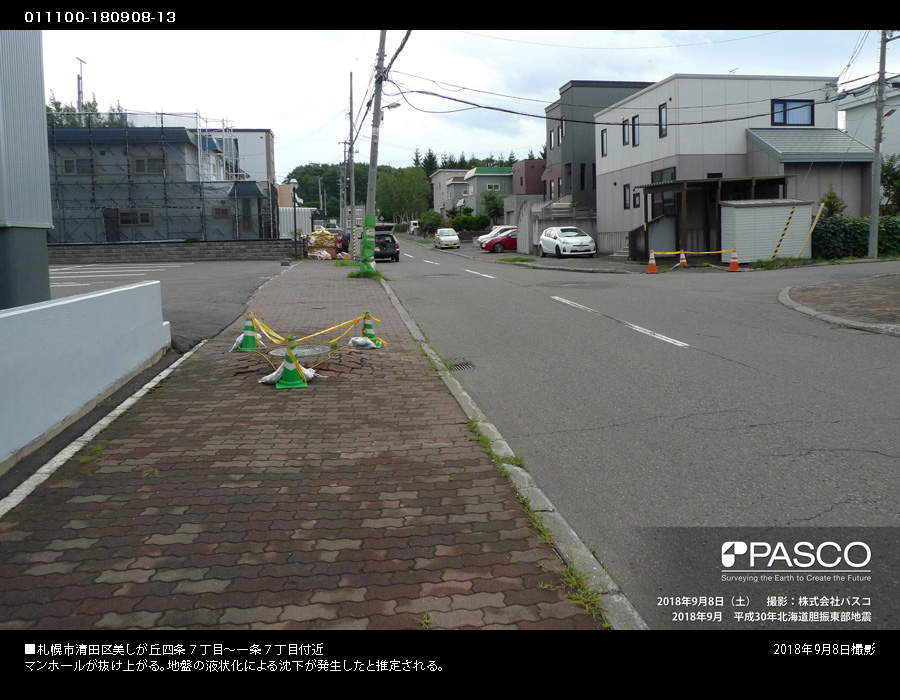

  • 011100-180908-13

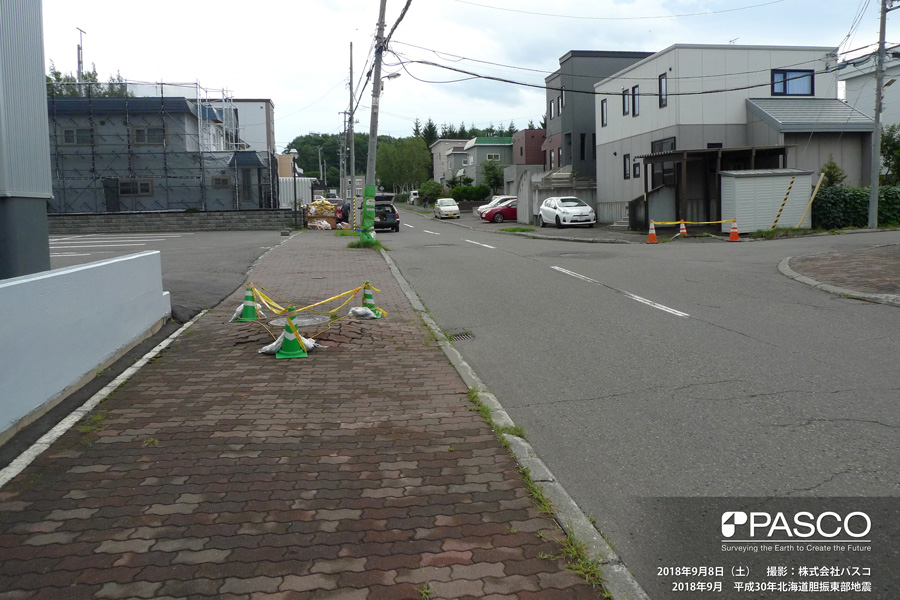

    011100-180908-13
  • 011100-180908-13
    清田区里塚一条1丁目付近

Page top

夜間撮影の衛星画像

パスコは、米国NASA,NOAA,NAVYが共同運用する極軌道衛星Suomi-NPP(スオミ・エヌピーピー)搭載のVIIRS(ビアーズ)センサーによる観測データを東京情報大学から提供を受け、視覚的に大規模停電の様子を把握可能な画像を公開しました。

マウス操作で本震前後の画像をご覧いただけます。

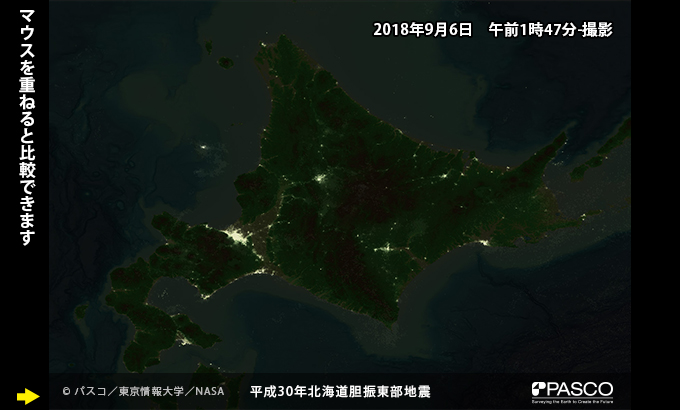

本震前の画像: 2018年9月6日01:47 (JST)

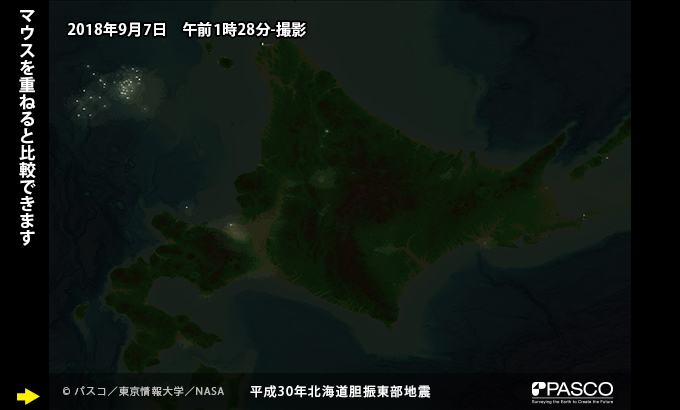

本震後の画像: 2018年9月7日01:28 (JST)

before after

VIIRSの複数の観測バンドのひとつであるDNB(デイナイトバンド)は、通常のバンドと異なり、フォトマル(光電子増倍管)を検出器とし、500nmから900nmを一つのバンドとするセンサーです。わずかな地上の光を観測可能で、分解能は750mです。

Page top

2018年9月6日 撮影の衛星画像(ALOS-2)

パスコは、陸域観測技術衛星2号(ALOS-2)の二時期の観測データを元に変動状況を解析しました。

撮影諸元「ALOS-2」

イメージ
索引図

【被災前】

撮影日時 2018年8月23日22:37(JST)
撮影軌道 Ascending(北行軌道)
撮影モード Strip Map
入射角 38.2°
偏波 HH

【被災後】

撮影日時 2018年9月6日22:37(JST)
撮影軌道 Ascending(北行軌道)
撮影モード Strip Map
入射角 38.2°
偏波 HH

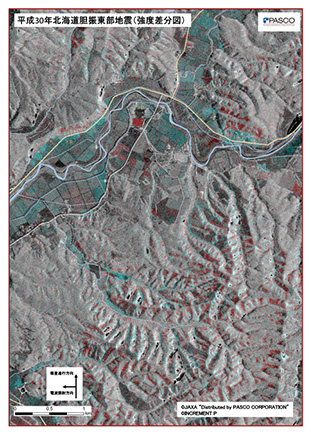

強度差分図

上記索引図の青枠の範囲

強度差分図

災害前後で地表状況が変化した箇所が赤色・青色で示している。

これらは、斜面崩壊および土砂堆積箇所を表していると考えられる。

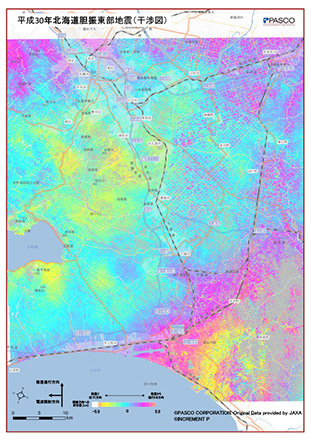

干渉図

上記索引図の赤枠の範囲

干渉図

厚真町周辺では南北方向の地震活動の影響の可能性がある変化がみられる。

苫小牧市の東側から厚真町の西側の範囲はピンクから黄色となっている他、干渉性の低いエリアも広域に広がっており、変動が顕著であることが推察される。
また、札幌市清田区では、液状化により地盤変動したと考えられる箇所がみられる。

Page top

2018年9月7日 航空写真

航空機(固定翼)による航空写真撮影を実施しました。

北海道勇払郡安平町(※2)

  • 015857-180906-02

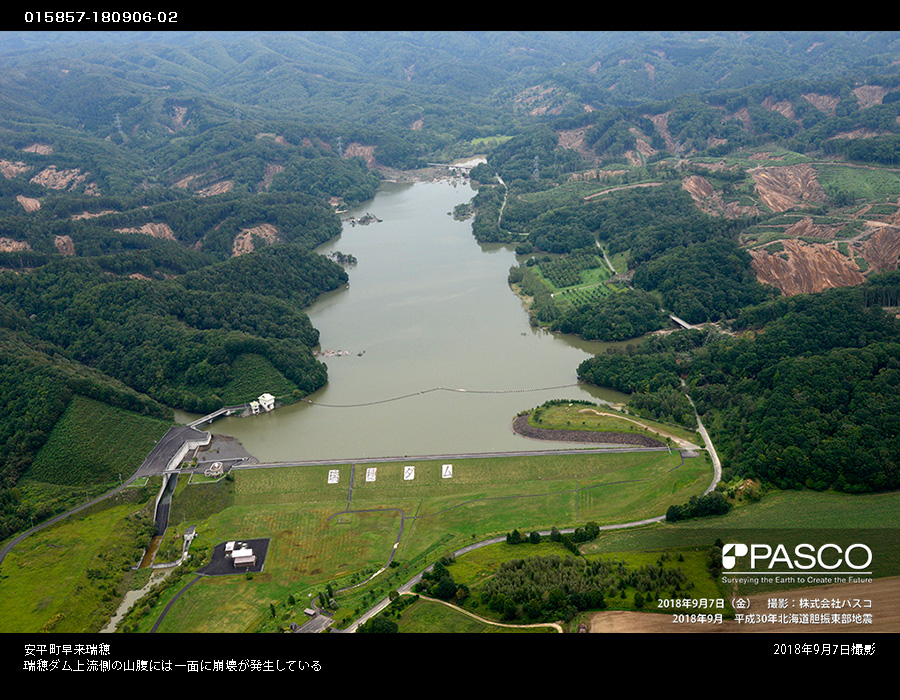

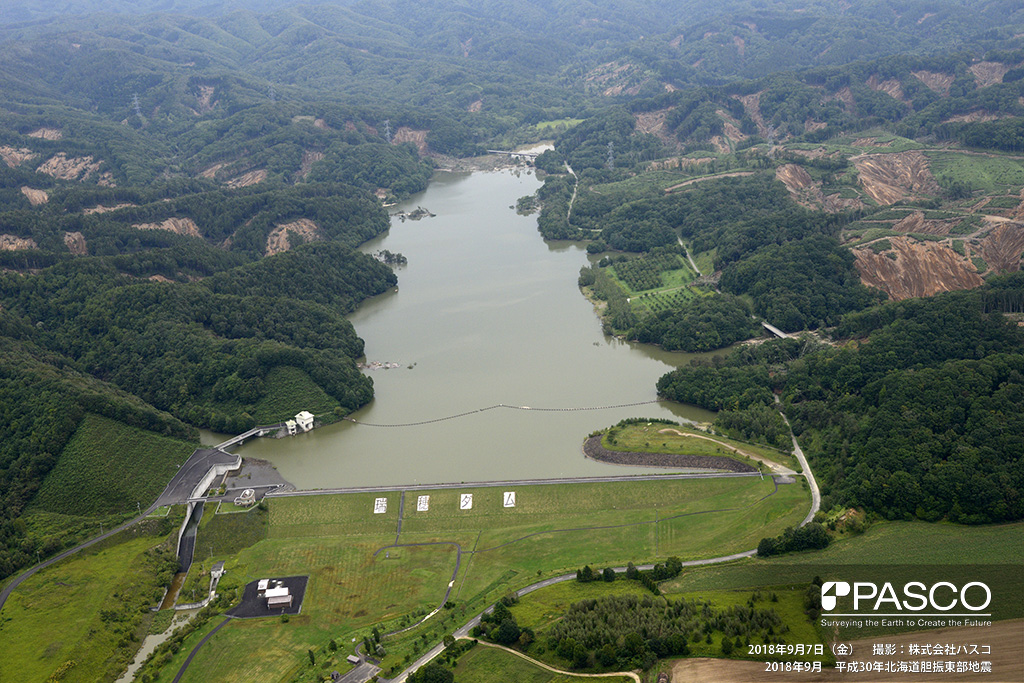

    015857-180906-02

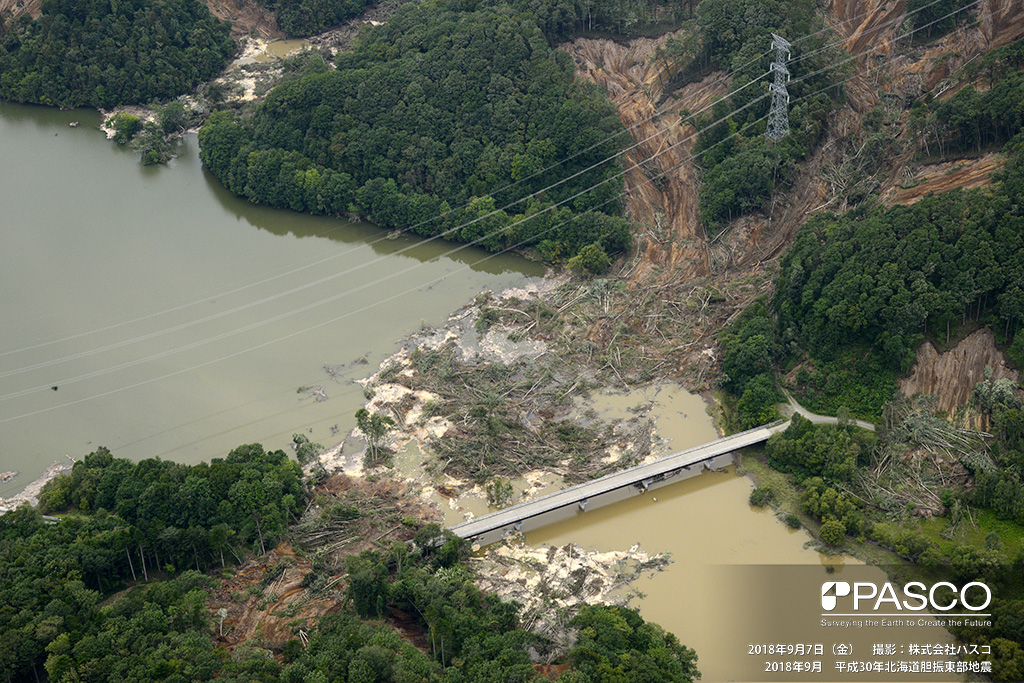

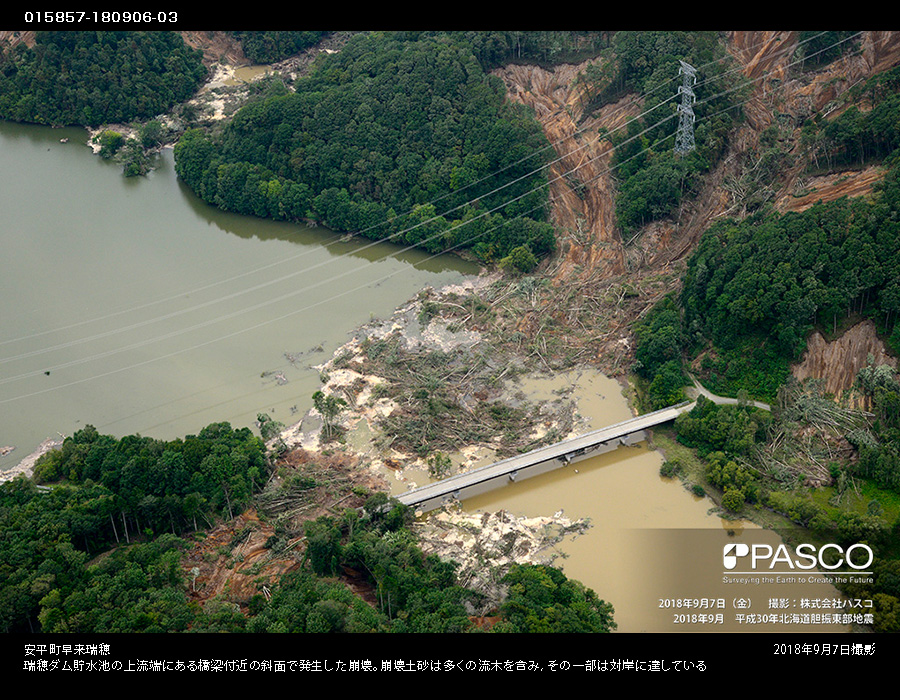

  • 015857-180906-03
    015857-180906-03

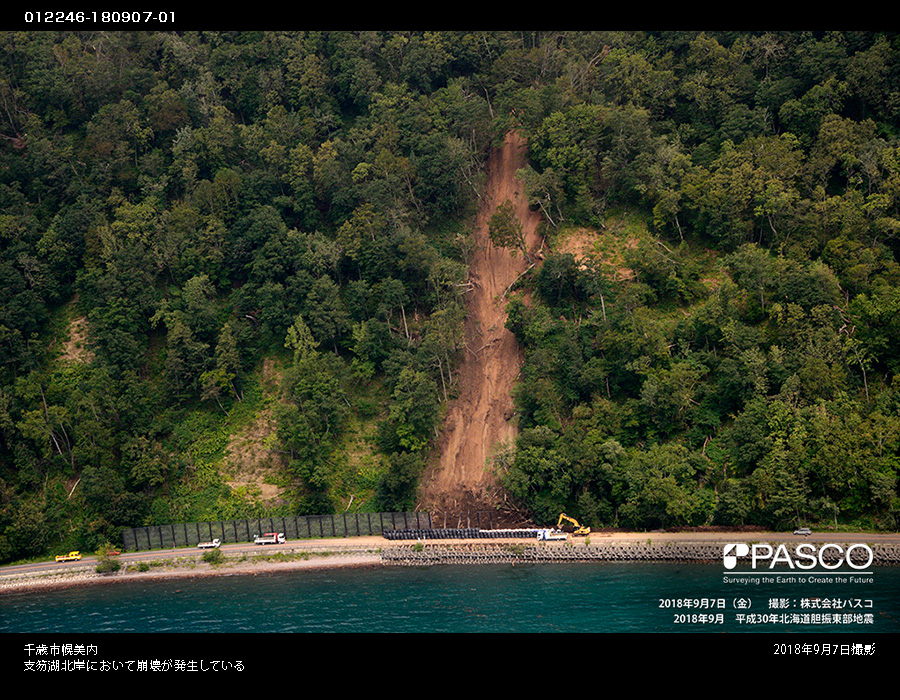

北海道千歳市(※2)

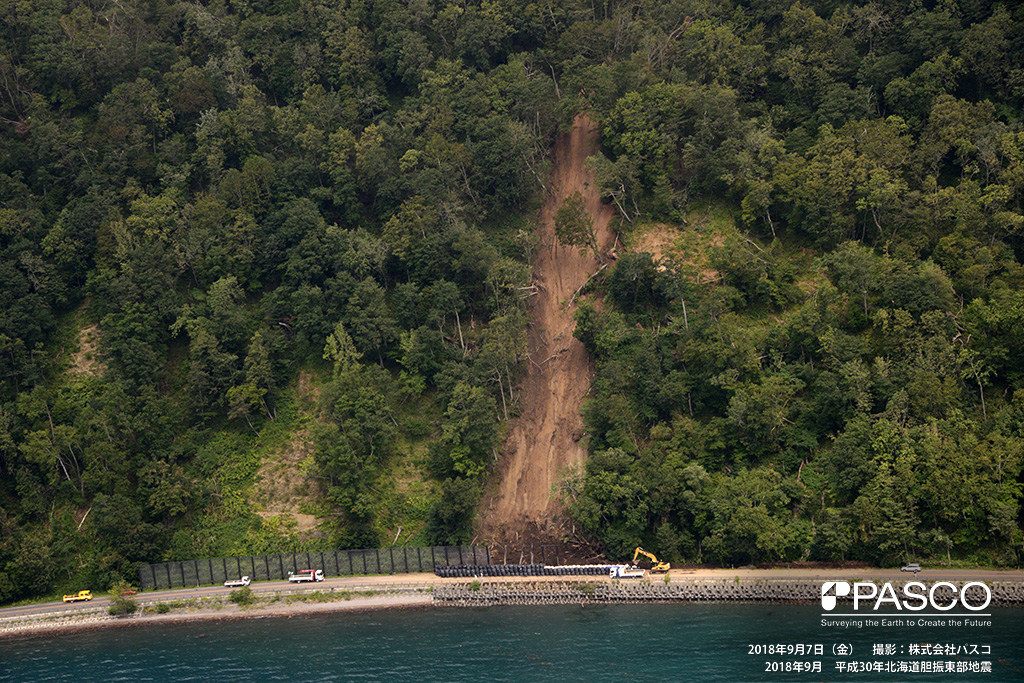

  • 012246-180907-01
    012246-180907-01

Page top

2018年9月6日 航空写真

航空機(固定翼)による航空写真撮影を実施しました。

北海道勇払郡厚真町(※1)

  • 015814-180906-01

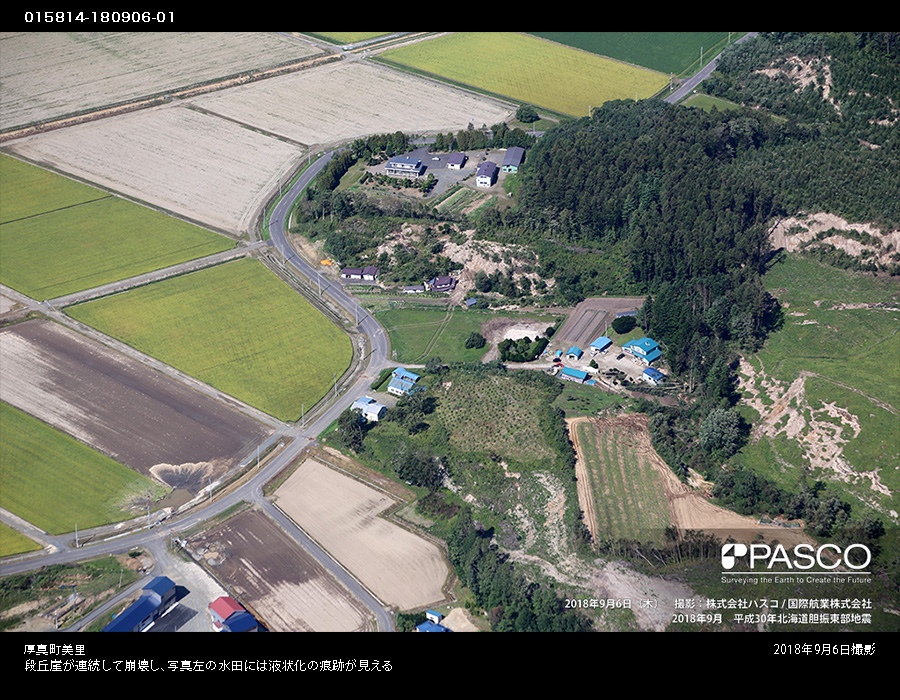

    015814-180906-01

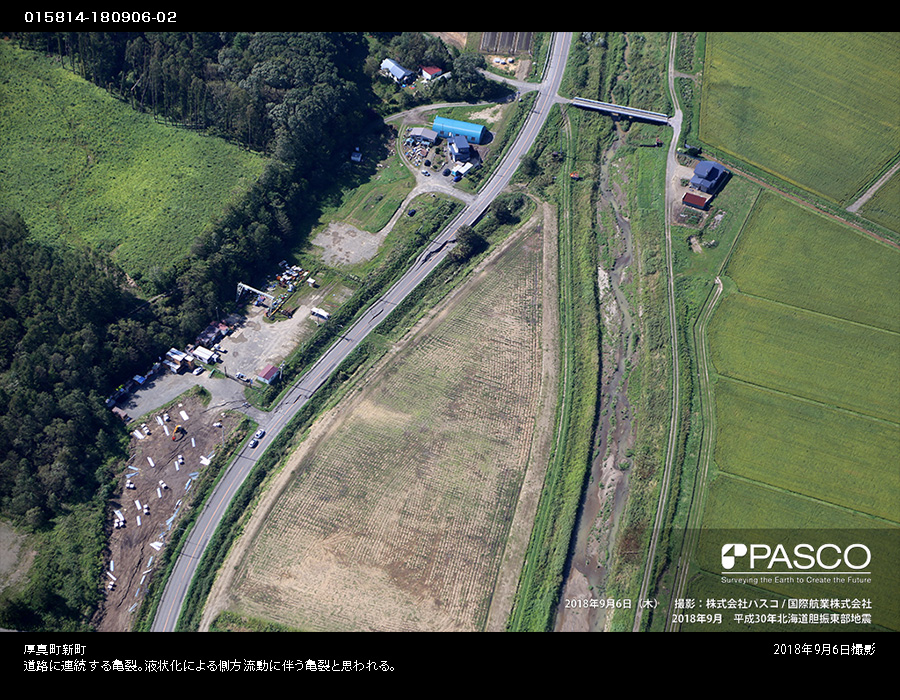

  • 015814-180906-02
    015814-180906-02
  • 015814-180906-03

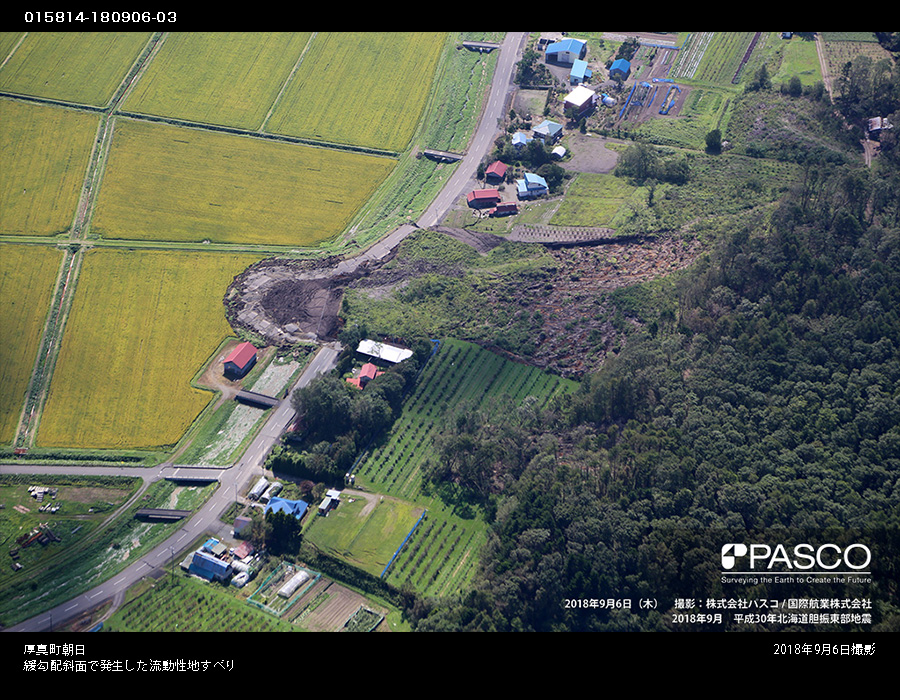

    015814-180906-03

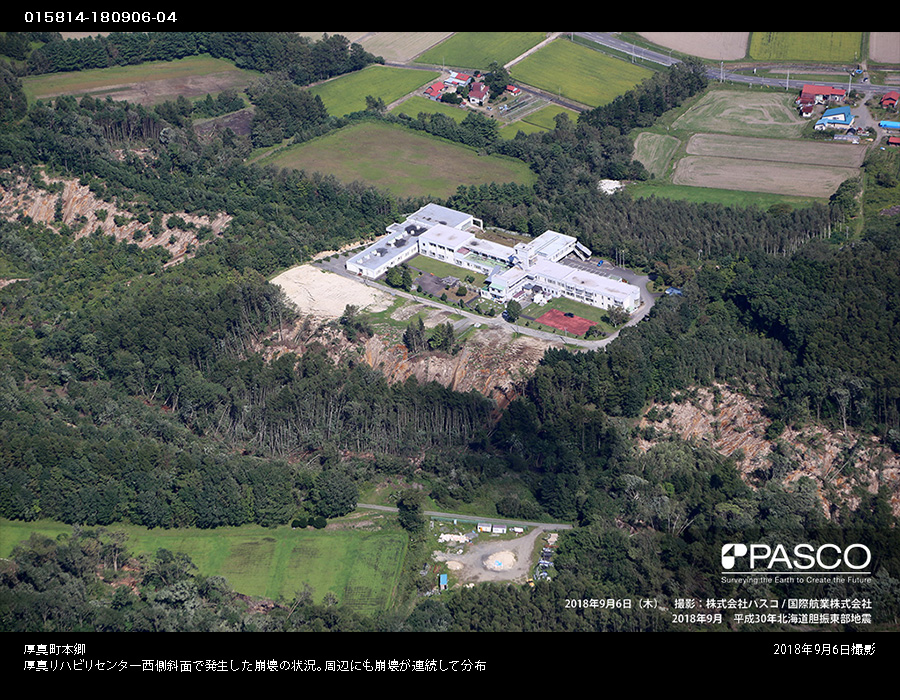

  • 015814-180906-04
    015814-180906-04
  • 015814-180906-05
    015814-180906-05

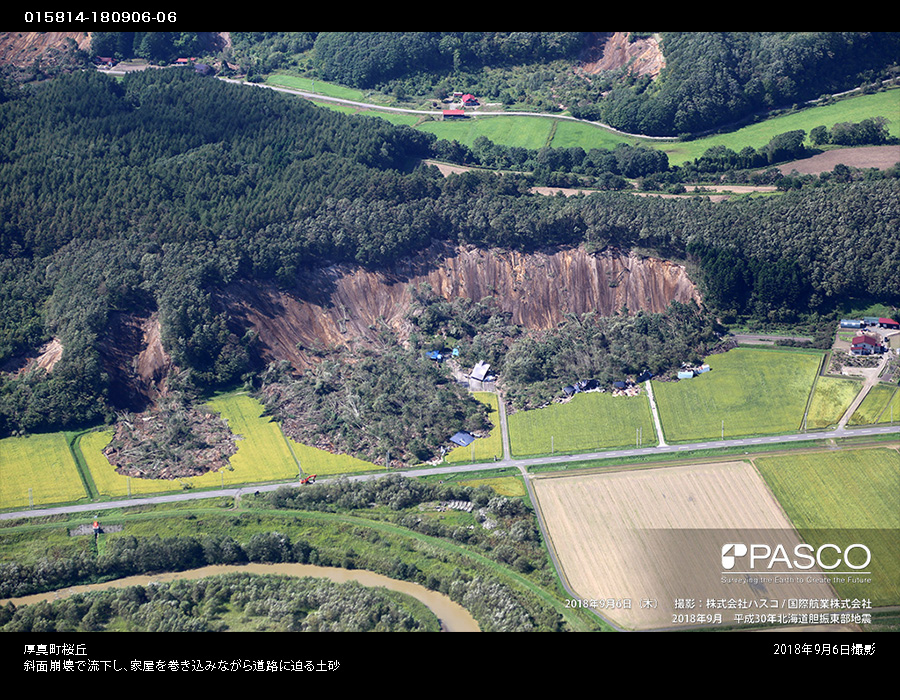

  • 015814-180906-06
    015814-180906-06

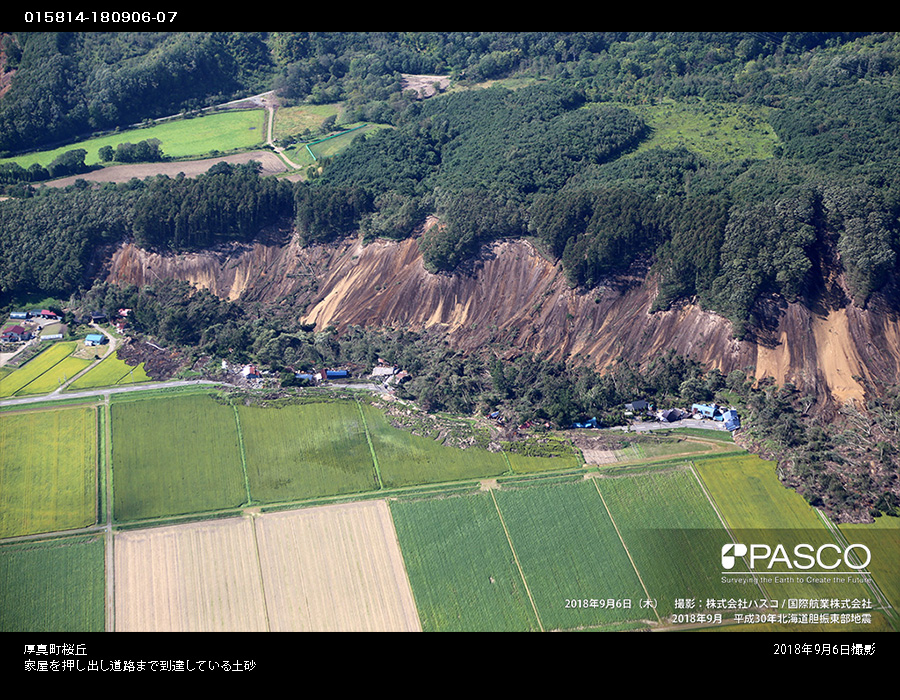

  • 015814-180906-07
    015814-180906-07
  • 015814-180906-08

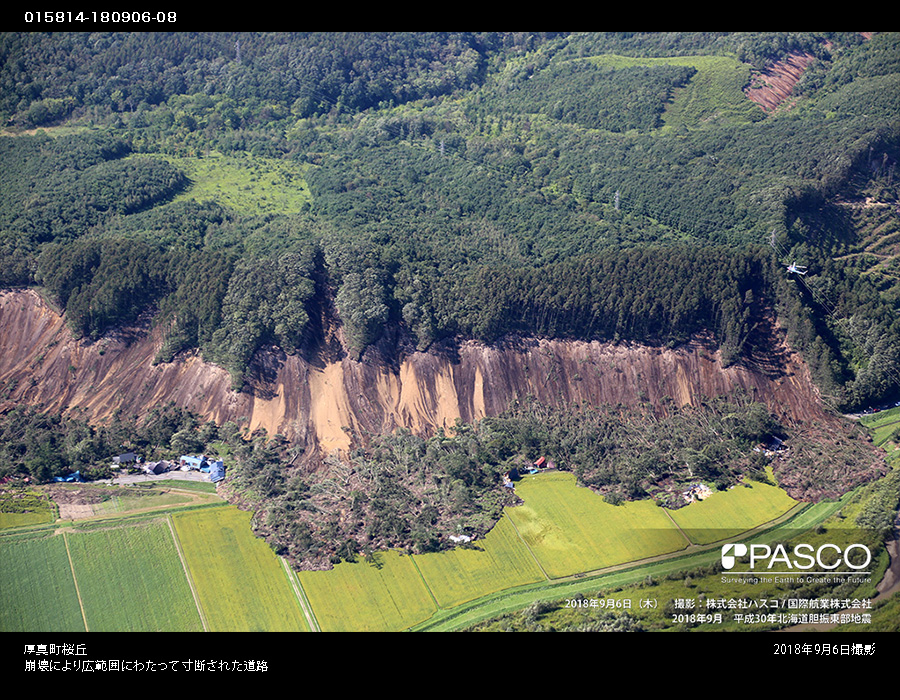

    015814-180906-08

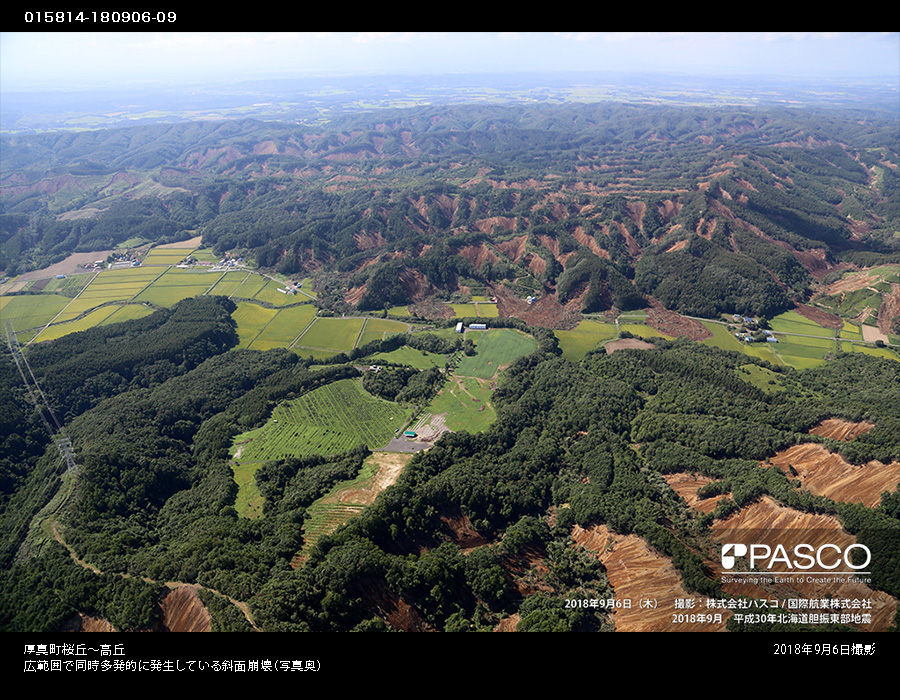

  • 015814-180906-09
    015814-180906-09

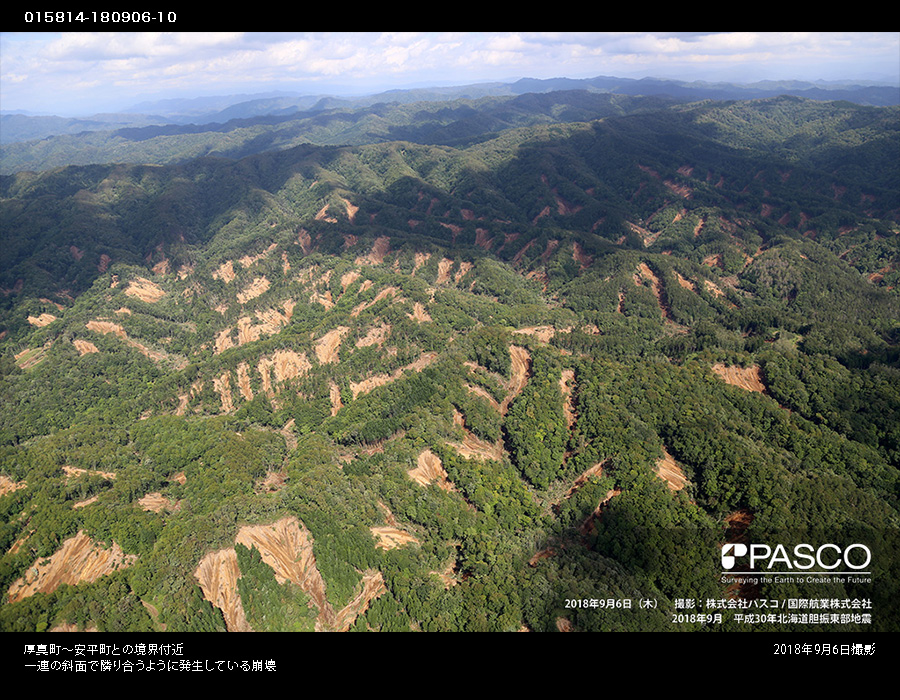

  • 015814-180906-10
    015814-180906-10

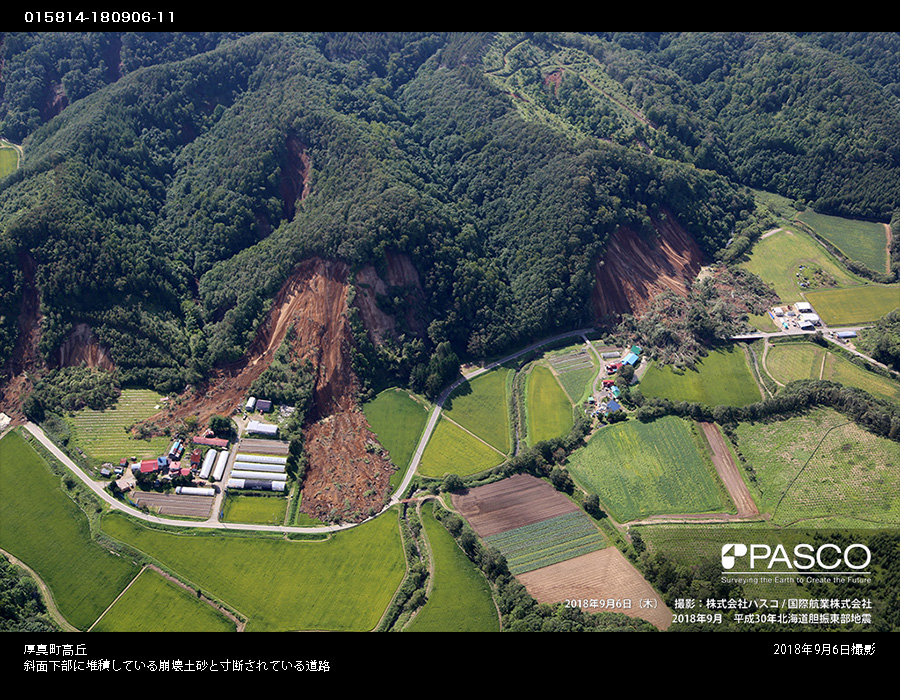

  • 015814-180906-11
    015814-180906-11

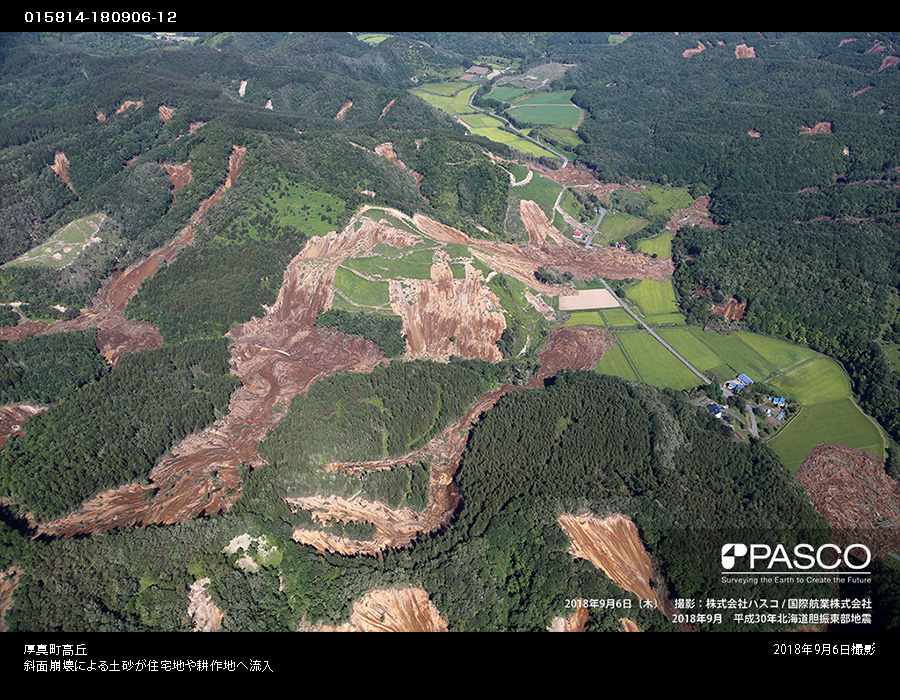

  • 015814-180906-12
    015814-180906-12
  • 015814-180906-13
    015814-180906-13

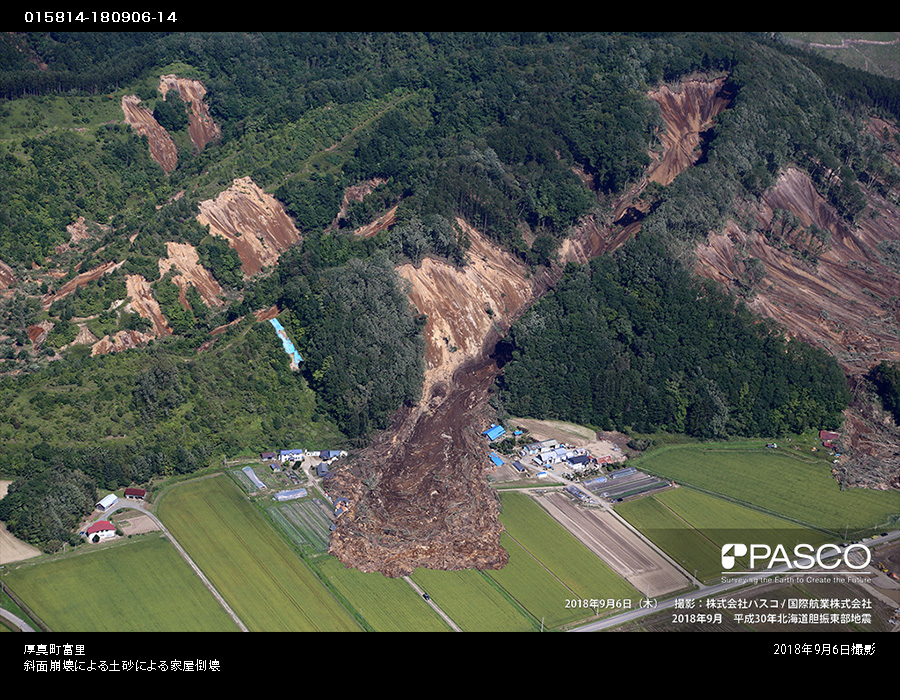

  • 015814-180906-14
    015814-180906-14

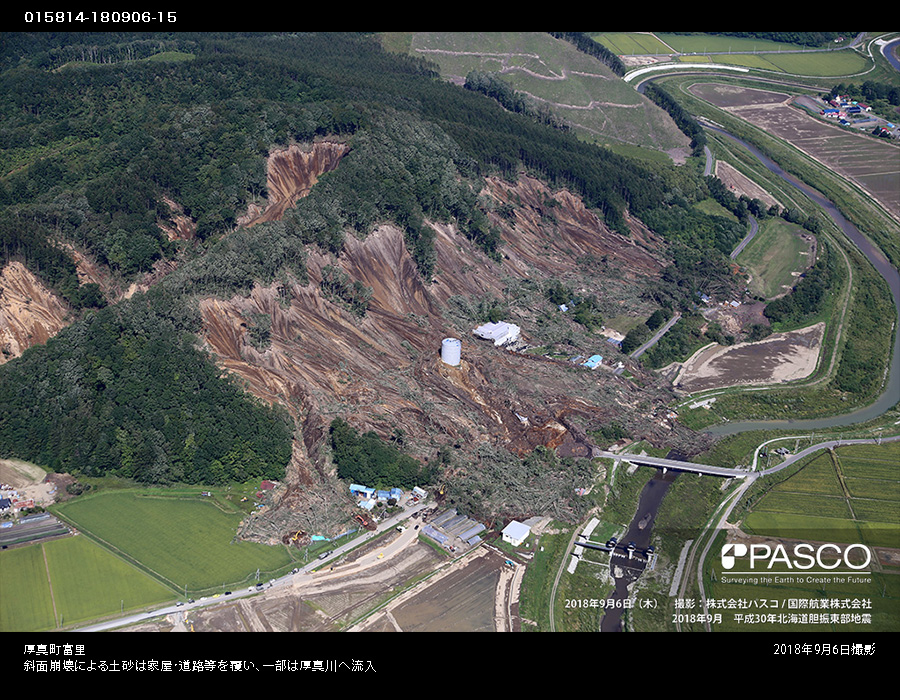

  • 015814-180906-15
    015814-180906-15
  • 015814-180906-16

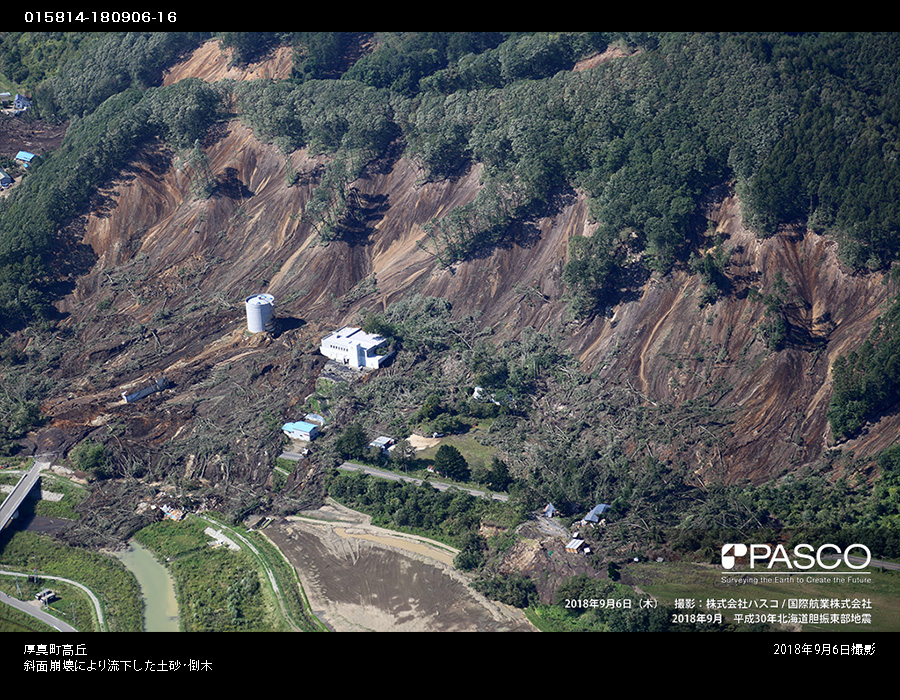

    015814-180906-16

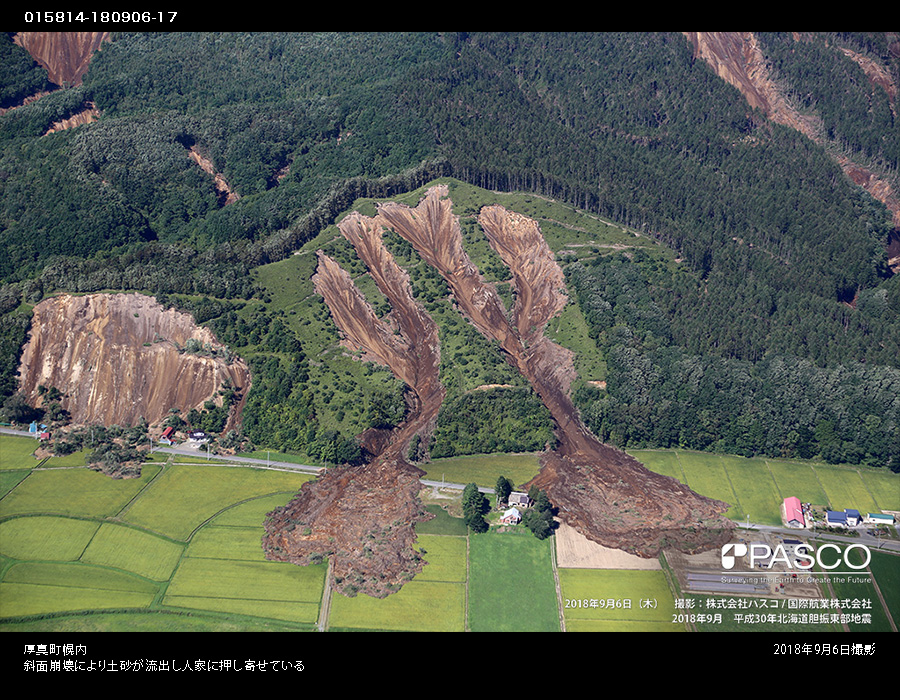

  • 015814-180906-17
    015814-180906-17

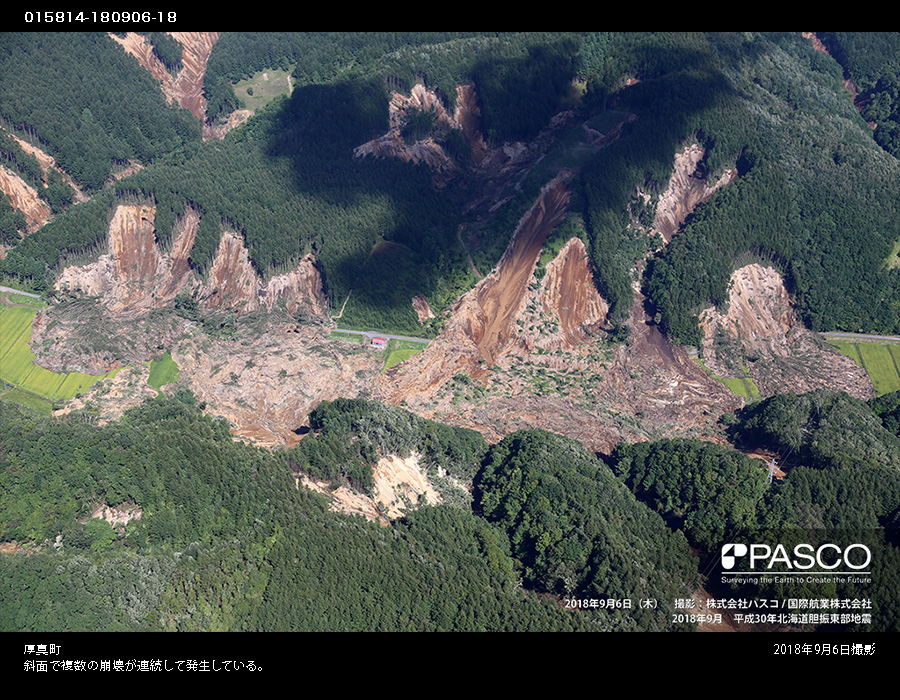

  • 015814-180906-18
    015814-180906-18
  • 015814-180906-19
    015814-180906-19

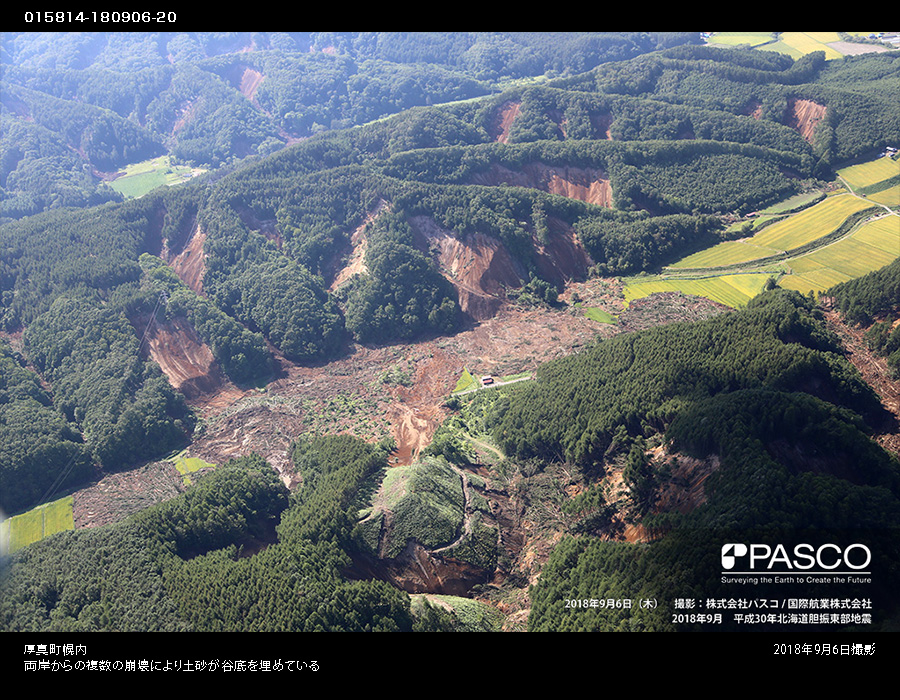

  • 015814-180906-20
    015814-180906-20

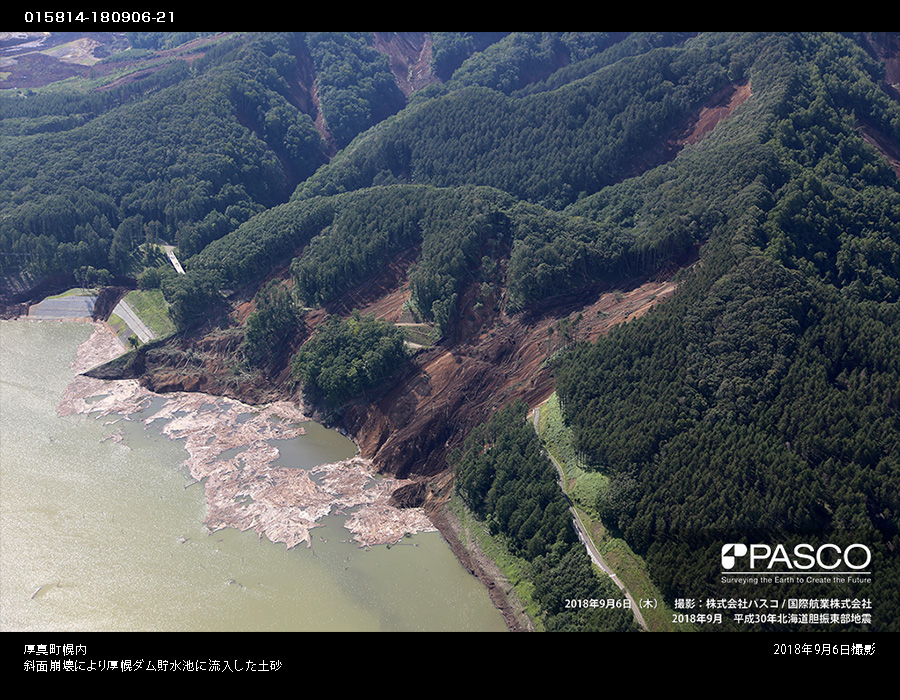

  • 015814-180906-21
    015814-180906-21

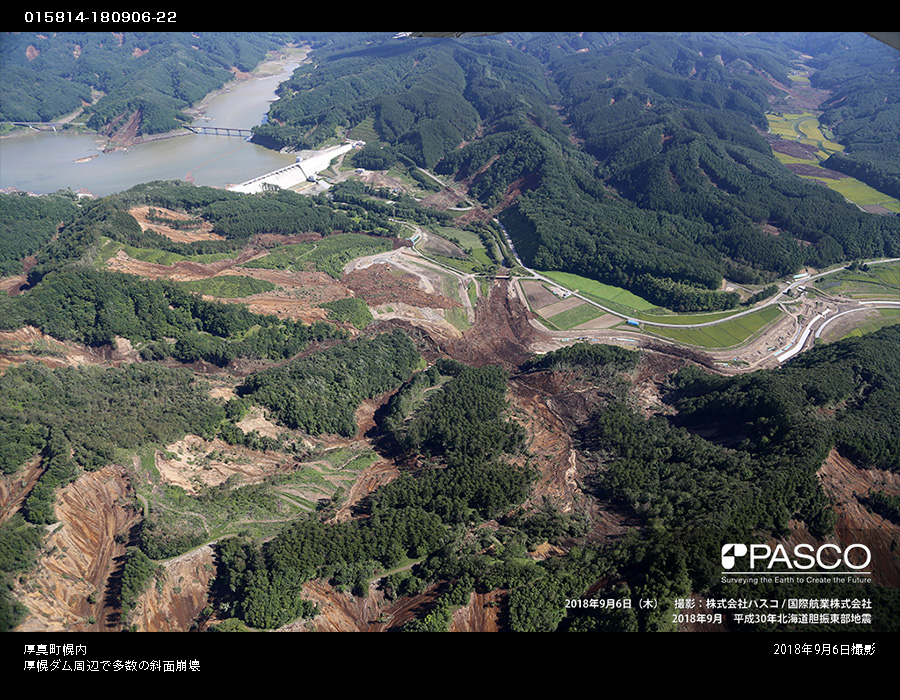

  • 015814-180906-22
    015814-180906-22
  • 015814-180906-23

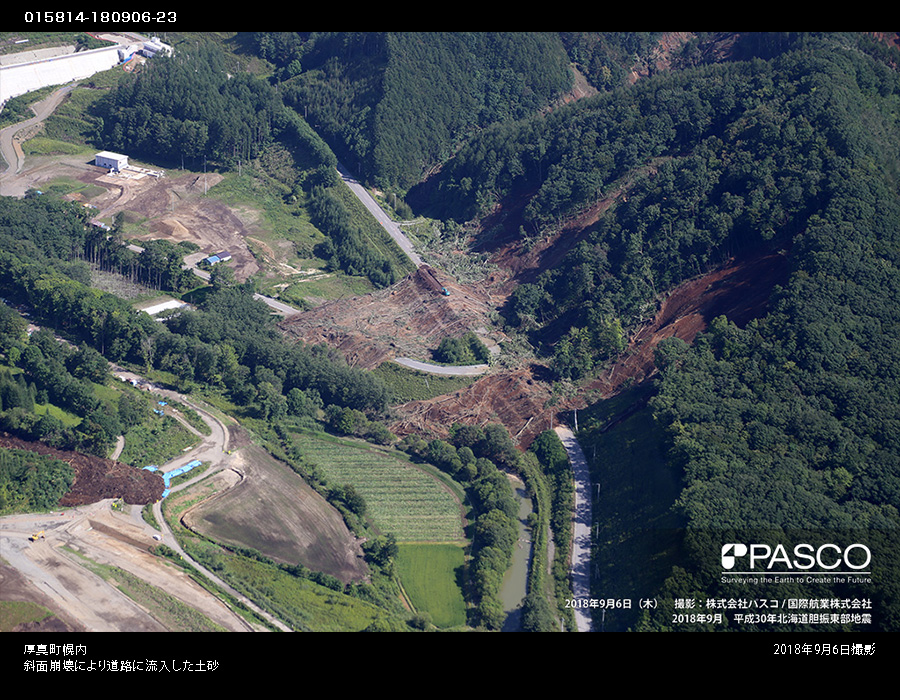

    015814-180906-23

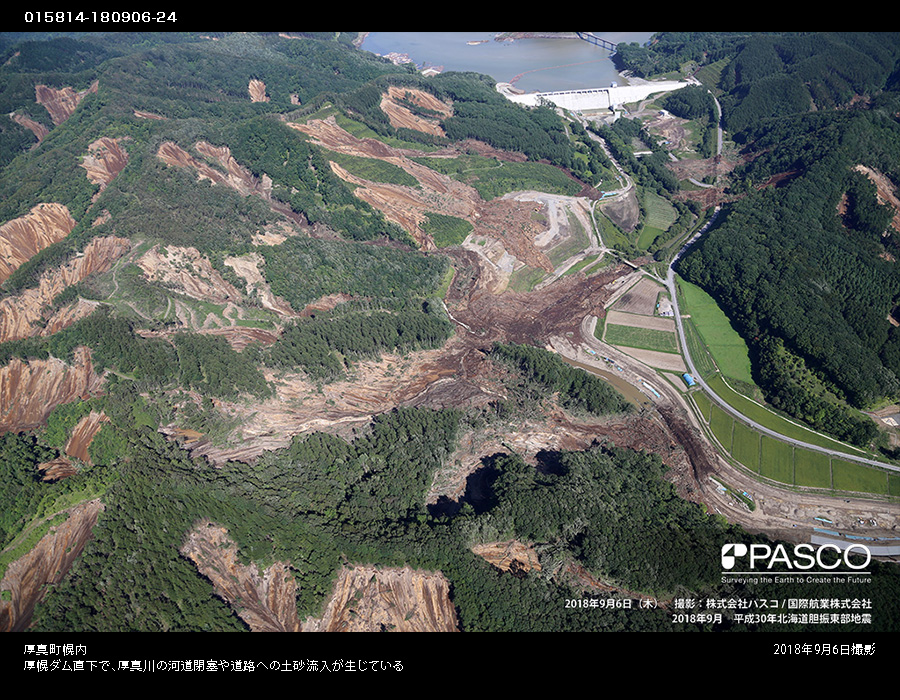

  • 015814-180906-24
    015814-180906-24

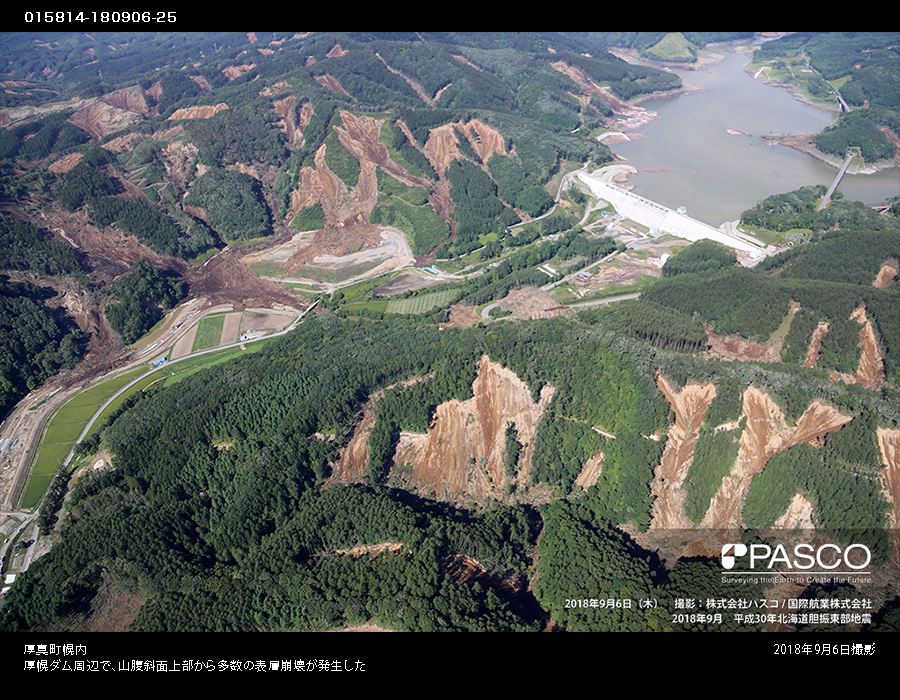

  • 015814-180906-25
    015814-180906-25

北海道勇払郡安平町(※1)

  • 015857-180906-01
    015857-180906-01
  • 015857-180906-02
    015857-180906-02

北海道札幌市清田区(※1)

  • 011100-180906-01
    011100-180906-01

Page top

情報掲載履歴

第一回掲載日 2018年9月6日(木)
第二回掲載日 2018年9月7日(金)
第三回掲載日 2018年9月11日(火)
第四回掲載日 2018年9月12日(水)

災害発生に伴い、お客様や周辺地域の被災状況の把握、および関係各団体への情報提供の観点から、2次災害を回避できる天候を待って直ちに株式会社パスコは航空写真撮影等を実施いたしました。


被災された皆様には、謹んでお見舞い申し上げます。
弊社では災害状況の的確な把握と被災地の復旧に、空間情報の処理および解析技術と防災コンサルティング技術がお役に立てるよう、より一層努力してまいります。
